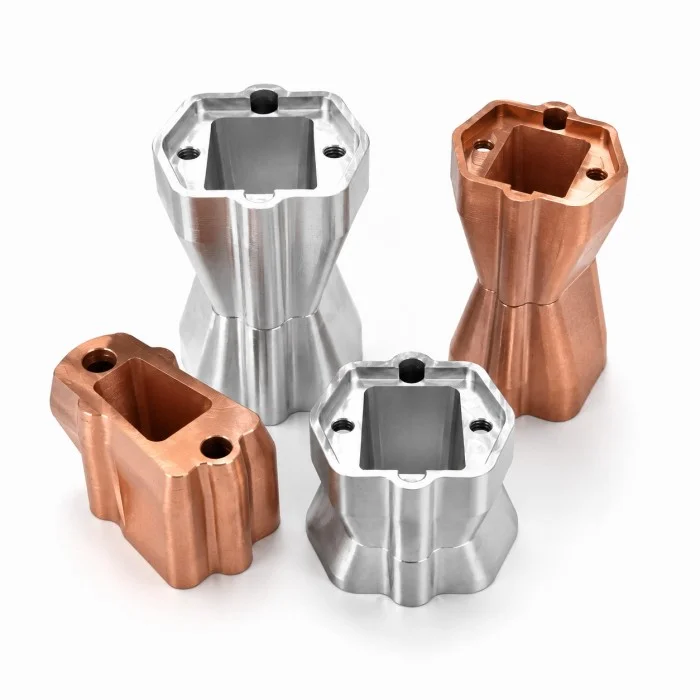

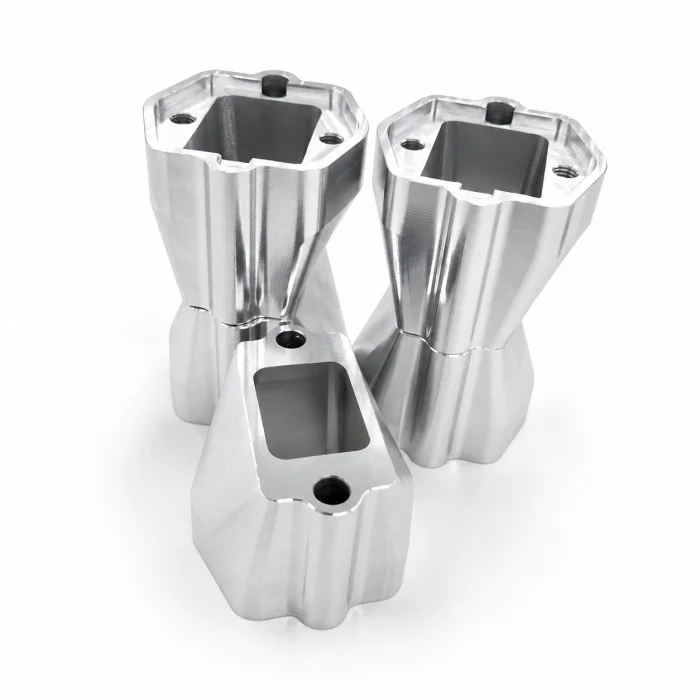

Xiangxing Xin, un fabricante de carcasas para conectores huecos mecanizados por CNC, produce carcasas metálicas para aplicaciones de conexión estructural y ensamblaje mecánico. El componente combina una cavidad interna hueca, superficies externas conformadas, orificios de montaje, posiciones roscadas y características de ubicación dentro de una estructura mecanizada.
La cavidad interna proporciona espacio para ejes, tubos, insertos, cables o componentes acoplados, mientras que el perfil exterior mecanizado puede coincidir con la estructura del equipo circundante. Los orificios roscados y las posiciones de ubicación apoyan la fijación, la alineación y el ensamblaje repetible. Las dimensiones, el espesor de la pared, la geometría de la cavidad y las características de conexión se fabrican según el dibujo técnico aprobado.
El fresado CNC se puede utilizar para formar el contorno externo, la cavidad interna y las superficies de transición. Las operaciones de taladrado, taladrado y roscado completan las funciones de montaje y roscado. Dependiendo del diseño, se pueden usar configuraciones múltiples o mecanizado de múltiples ejes para alcanzar diferentes superficies manteniendo la relación entre las características críticas.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. puede evaluar aleaciones de aluminio, acero inoxidable, latón, cobre y otros metales mecanizables según la resistencia requerida, el peso del componente, la conductividad, la resistencia a la corrosión y la apariencia. Después del mecanizado también se pueden realizar el desbarbado, la limpieza y un acabado superficial adecuado.

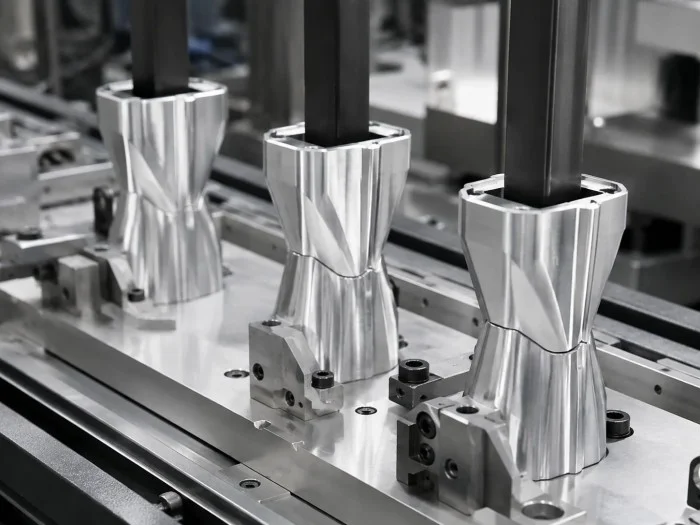

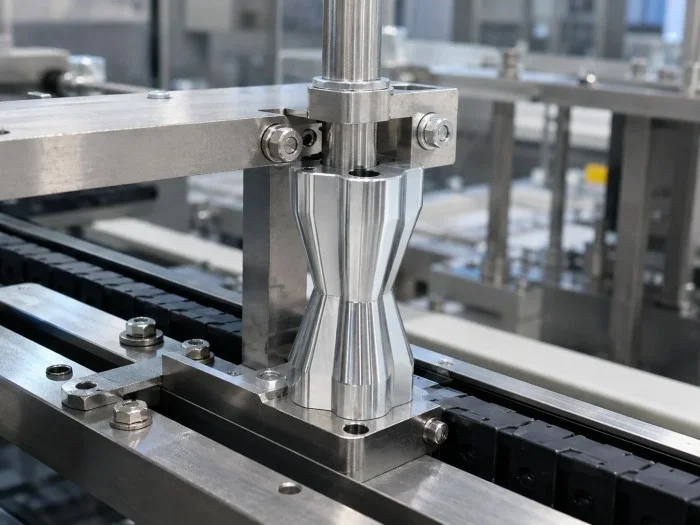

Estas carcasas de precisión son adecuadas para ensamblajes mecánicos, equipos de automatización, accesorios, estructuras de soporte, interfaces de conexión y otros proyectos industriales. Los clientes deben proporcionar dibujos, requisitos de materiales, cantidades, tolerancias y especificaciones de superficie para la evaluación y cotización de fabricación.
La cavidad, las áreas de montaje, los orificios roscados y el exterior moldeado se pueden fabricar como un solo componente. Este diseño integrado puede reducir la necesidad de unir varias piezas producidas por separado.
La profundidad de la cavidad, el espesor de la pared, la forma de la abertura, el contorno externo y las posiciones de los orificios se pueden ajustar según la interfaz de montaje y los documentos técnicos del cliente.

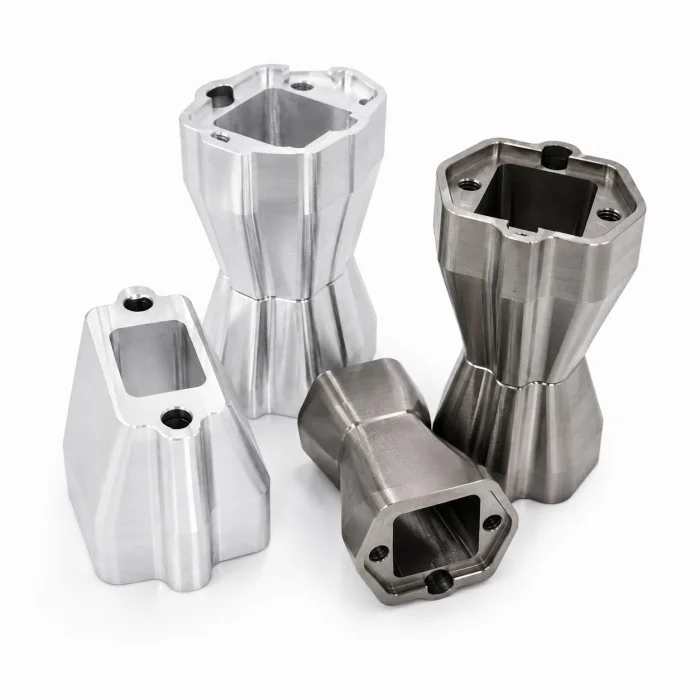

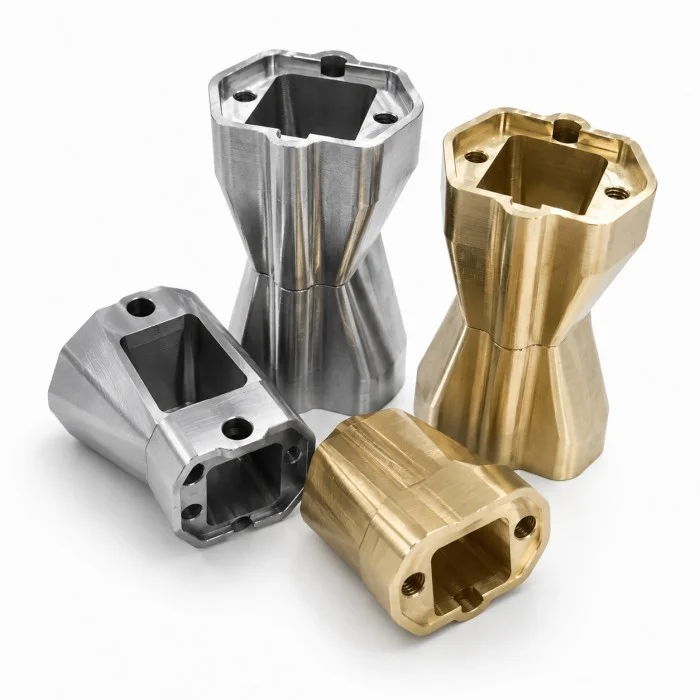

La pieza se puede evaluar en aleación de aluminio, acero inoxidable, latón, cobre u otros materiales mecanizables. La selección final depende de los requisitos mecánicos, medioambientales y de costes.
El mecanizado se puede realizar en la cara superior, las caras laterales, la cavidad interna y las áreas de conexión inferiores, lo que permite distribuir las características funcionales alrededor del componente.
Se pueden incorporar orificios roscados, huecos de ubicación, ranuras y superficies de contacto para respaldar la fijación, alineación e instalación de componentes.
La siguiente comparación explica en qué se diferencia una carcasa de conector hueca mecanizada por CNC de una estructura de conector de varias piezas convencional.
| Artículo de comparación | Vivienda mecanizada Xiangxingxin | Estructura convencional de varias partes |
| Forma estructural | Las características funcionales principales se pueden integrar en un componente mecanizado | Es posible que sea necesario ensamblar varias piezas separadas |
| Control dimensional | Las cavidades, los orificios y las superficies de ubicación se producen a partir de un dibujo aprobado. | La variación acumulada del ensamblaje puede depender de múltiples componentes |
| Personalización | El perfil exterior, la cavidad interior y las posiciones de montaje se pueden ajustar | A menudo restringido por las dimensiones de las piezas estándar existentes |
| Selección de materiales | El material se puede seleccionar según los requisitos de la aplicación. | Diferentes piezas ensambladas pueden utilizar materiales fijos o no coincidentes. |
| Asamblea | Las funciones integradas pueden simplificar los procedimientos de instalación | Es posible que se requieran sujetadores, juntas o pasos de alineación adicionales. |
| Modificación del diseño | Las características técnicas se pueden revisar mediante actualizaciones de dibujos. | Los cambios pueden requerir el reemplazo de varias piezas individuales. |
| Consistencia de la superficie | Las superficies visibles pueden recibir mecanizado y acabado coordinados. | La apariencia de la superficie puede variar entre diferentes piezas ensambladas. |
| Paso del proceso | Descripción |
| Revisión de dibujo | Confirme la geometría de la cavidad, el perfil externo, las posiciones de los orificios, las roscas, las tolerancias y los requisitos de ensamblaje. |
| Selección de materiales | Seleccione el grado del material y el tamaño de la materia prima de acuerdo con el expediente técnico aprobado. |
| Mecanizado de referencia | Establecer superficies de referencia estables para operaciones posteriores. |
| Fresado en desbaste | Retire el exceso de material y forme la estructura exterior básica. |
| Mecanizado de cavidades | Frese o taladre la sección hueca interior según la geometría requerida |
| Acabado de perfiles | Termine las caras externas moldeadas, las transiciones y las superficies de conexión. |
| Perforación y roscado | Produzca orificios de montaje, orificios de ubicación y roscas internas. |
| Mecanizado de superficies múltiples | Funciones completas ubicadas en diferentes lados del componente. |
| Desbarbado y limpieza | Elimina bordes afilados, astillas y residuos de procesamiento. |
| Acabado de superficies | Aplicar el tratamiento especificado después de la revisión del material y la aplicación. |
| Inspección de calidad | Inspeccionar las dimensiones de la cavidad, las posiciones de los orificios, las roscas y las características de acoplamiento. |
| Embalaje | Proteja las superficies mecanizadas de acuerdo con el tamaño de la pieza y los requisitos de envío. |

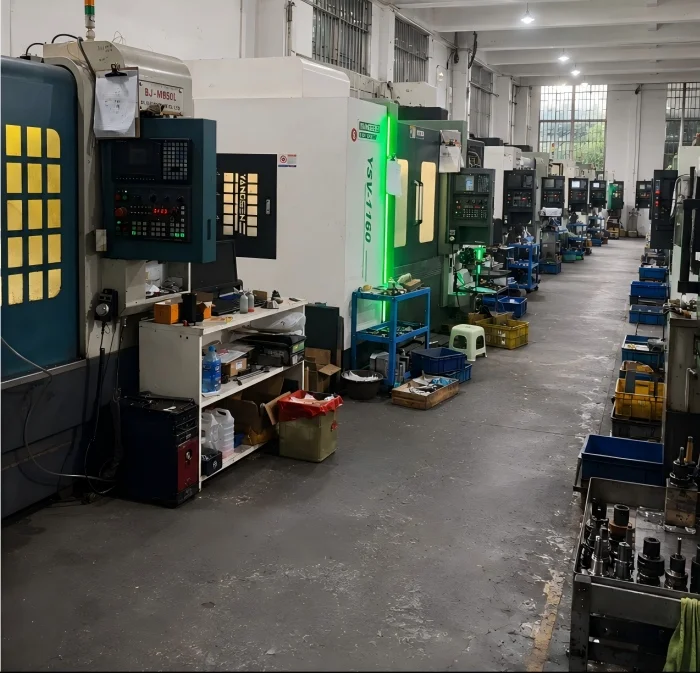

Xiamen Xiangxing Xin Industry and Trade Co., Ltd., bajo la marca Xiangxing Xin, proporciona soporte de mecanizado directo para carcasas de conectores huecos mecanizados por CNC y otros componentes metálicos estructurales no estándar.
Los clientes pueden comunicar dibujos, dimensiones de cavidades, posiciones de montaje, orificios roscados, tolerancias y requisitos de ensamblaje directamente con el lado de fabricación, lo que reduce la pérdida de información durante la confirmación técnica.
La pieza combina una cavidad interna, un contorno exterior irregular, características de múltiples caras y posiciones de montaje roscadas. El fresado, el taladrado, el roscado y el mecanizado multisuperficie CNC se pueden coordinar según el dibujo técnico aprobado.
Apoyamos la producción a partir de dibujos 2D, modelos 3D o muestras físicas. El tamaño de la cavidad interna, el espesor de la pared, la geometría exterior, las posiciones de los orificios y las características de conexión se pueden ajustar de acuerdo con la interfaz real del equipo del cliente.
Las aleaciones de aluminio, acero inoxidable, latón, cobre y otros metales mecanizables se pueden evaluar según la resistencia estructural, el peso de los componentes, la resistencia a la corrosión, la conductividad y el entorno de aplicación.
Xiangxing Xin puede respaldar proyectos desde la verificación de prototipos hasta la producción repetida de lotes. Una vez confirmados el dibujo, el material y las dimensiones críticas, se podrán mantener los mismos requisitos técnicos para su posterior fabricación.
Para piezas tipo carcasa que involucran múltiples direcciones de mecanizado, la fábrica puede coordinar el fresado de cavidades, el mecanizado de perfiles exteriores, el taladrado, el roscado, el desbarbado y el acabado dentro de un proceso de producción, lo que ayuda a simplificar la gestión de proyectos para el cliente.
Antes de la producción, se pueden revisar áreas clave como superficies de contacto, posiciones de rosca, espacio libre de cavidades y características de ubicación de acuerdo con los requisitos de ensamblaje del cliente, lo que reduce el riesgo de producir una pieza con dimensiones correctas pero difícil de ensamblar.
Sí. Xiamen Xiangxing Xin Industry and Trade Co., Ltd. puede revisar dibujos, modelos o muestras físicas antes de confirmar la solución de mecanizado.
Sí. Las dimensiones de la cavidad, el espesor de la pared, la forma de la abertura, el contorno exterior y las características de montaje se pueden ajustar según el diseño aprobado.
La selección del material depende de la resistencia, el peso, la conductividad, la resistencia a la corrosión, el entorno operativo y los requisitos de costos. Proporcione los detalles de la solicitud para su evaluación.
Sí. Se pueden disponer orificios roscados y de localización en las superficies superior, lateral o inferior cuando la estructura y el acceso a las herramientas lo permitan.
Proporcione dibujos, calidad del material, cantidad, requisitos de tolerancia, tratamiento de superficie, aplicación y cualquier dimensión de inspección crítica.
La producción de prototipos se puede evaluar una vez confirmados los requisitos de dibujo, material y mecanizado.
La inspección puede cubrir las dimensiones de la cavidad, el perfil exterior, la ubicación de los orificios, la calidad de la rosca, las superficies de contacto y la apariencia de acuerdo con el dibujo aprobado.
Sí. El tratamiento adecuado dependerá del material seleccionado, los requisitos de apariencia y el entorno operativo.
