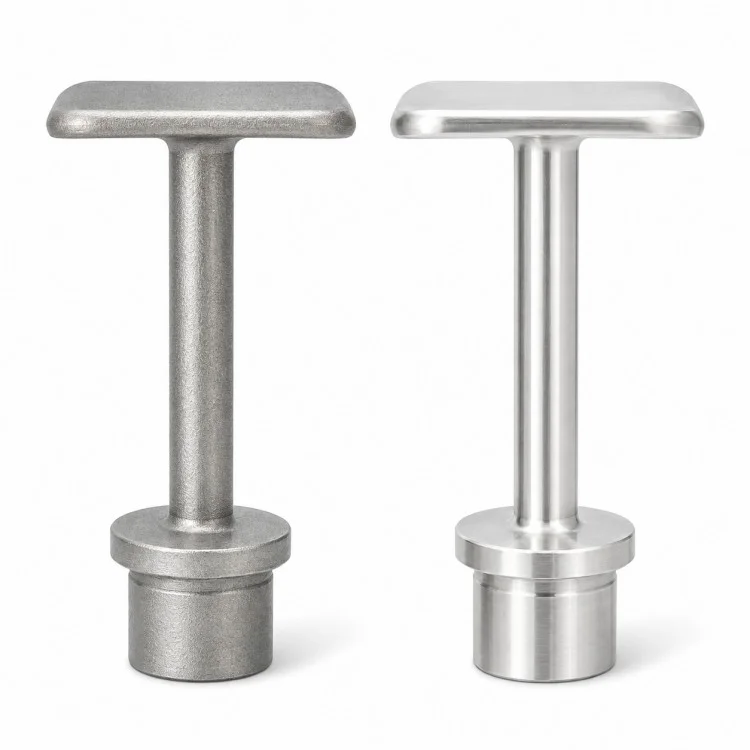

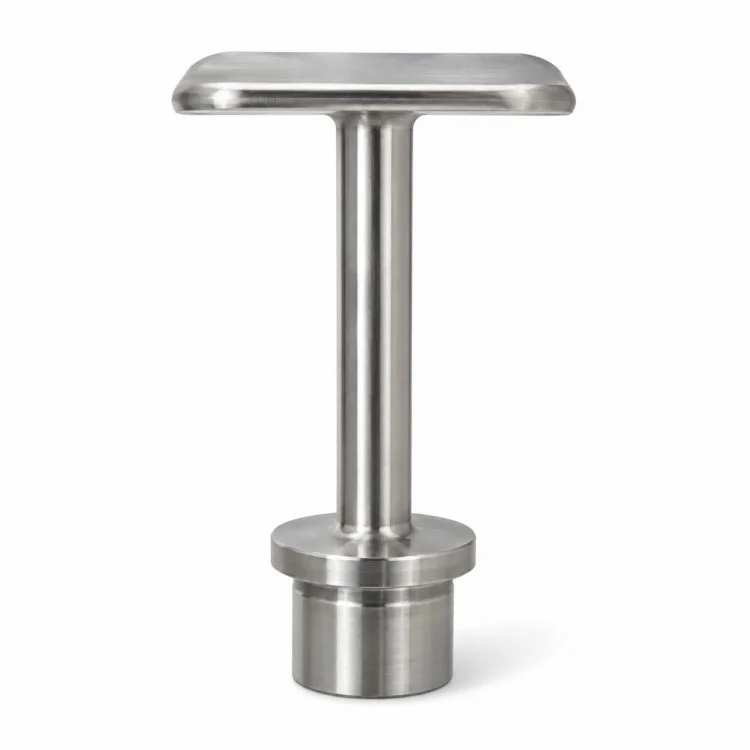

Xiangxing Xines un proveedor de componentes de eje escalonado con cabeza en T mecanizados por CNC para ensamblajes mecánicos personalizados. El diseño combina una cabeza ancha y rectangular con un tallo redondo y delgado y un extremo cilíndrico escalonado. Se pueden definir bordes de cabeza redondeados y transiciones entre secciones para adaptarse a la estructura de acoplamiento y los requisitos de manipulación.
La personalización se centra en la relación entre la cabeza, el vástago, el hombro y el diámetro del extremo. Los clientes pueden especificar la longitud total, la orientación de la cabeza, la posición de los hombros, los radios de transición y las dimensiones que controlan el ajuste del ensamblaje. Cualquier rosca, orificio o característica adicional requerida debe identificarse en el dibujo para su revisión.
La ruta de fabricación se selecciona después de evaluar el material, geometría, cantidad y acabado. Las superficies visibles y las superficies de ajuste pueden tener criterios de aceptación separados, lo que ayuda a mantener la apariencia requerida mientras se controlan las dimensiones funcionales.
| Parámetro | Descripción |
| Estructura del producto | Cabeza en T rectangular, vástago redondo, hombro circular y extremo cilíndrico |
| Opciones de materiales | Acero inoxidable, aleación de aluminio, latón, cobre, acero al carbono o acero aleado, sujeto a revisión de ingeniería. |
| Longitud total | Personalizado al dibujo |
| Dimensiones de la cabeza | Longitud, ancho, espesor y radios de esquina especificados por el cliente |
| Diámetro del vástago | Personalizado según requisitos estructurales y de montaje. |
| Dimensiones del hombro/extremo | Diámetro, espesor, longitud y ajuste de acoplamiento definidos mediante dibujo |
| Requisitos geométricos | Rectitud, coaxialidad, perpendicularidad y orientación del cabezal según lo especificado |
| Tolerancia de mecanizado | Confirmado para características individuales después de la revisión del dibujo. |
| Ruta de fabricación | torneado y fresado CNC; Método de preparación y montaje de la pieza en bruto evaluado por proyecto. |
| Opciones de superficie | Acabado mecanizado, pulido, chorreado o revestido, sujeto a la compatibilidad del material |
| Condiciones de borde | Desbarbado, chaflanes y radios de transición según lo especificado |
| Inspección | Comprobaciones dimensionales, geométricas y de apariencia según requisitos acordados. |
| Soporte de pedidos | Muestras, lotes pequeños y producción repetida. |

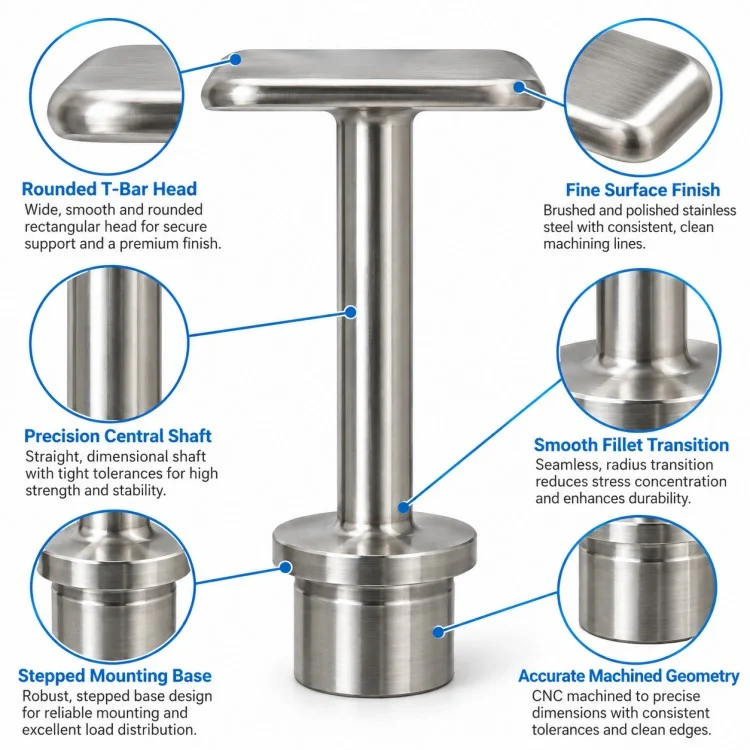

La cabeza alargada proporciona una interfaz más amplia que el vástago. Su contorno, radios de borde y orientación se pueden ajustar para que coincidan con el conjunto circundante.
El cambio de diámetro crea una superficie de hombro definida. Cuando se utiliza como referencia de montaje, su posición y perpendicularidad se pueden especificar en relación con el eje del eje.
El diámetro y la longitud del vástago se pueden adaptar al espacio de instalación disponible. Los requisitos de rectitud y superficie deben definirse según la función prevista.
A las superficies expuestas se les pueden asignar criterios de aceptación visual, mientras que los diámetros coincidentes y las caras de los hombros se controlan según el dibujo. Se consideran márgenes de acabado cuando los recubrimientos afectan el ajuste.

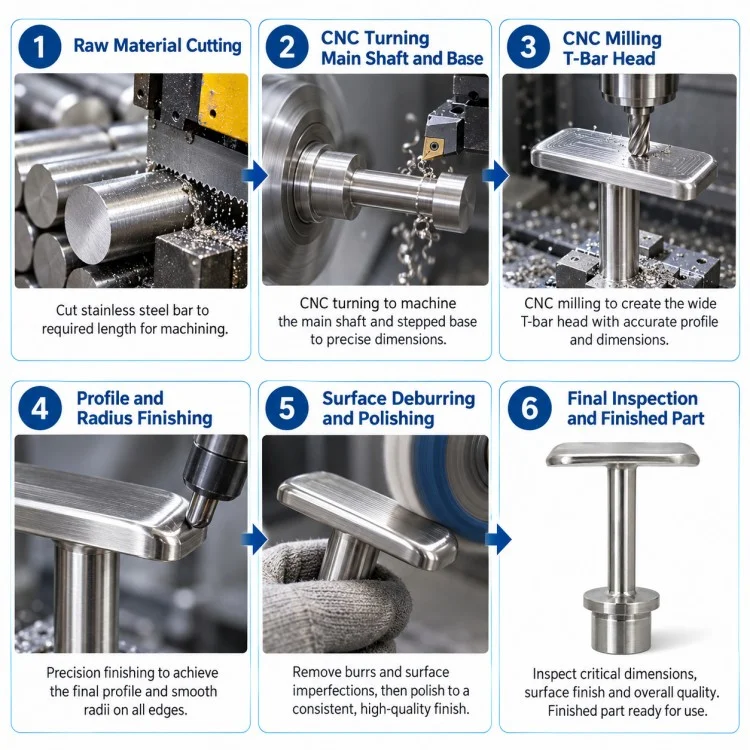

Evalúe las proporciones de la cabeza al vástago, el material, la cantidad y los requisitos de carga. Confirme si el componente requiere una construcción de una sola pieza o permite una estructura ensamblada antes de seleccionar la ruta de producción.
Mecanice el vástago, el hombro y el extremo cilíndrico utilizando un soporte de trabajo adecuado. Para el eje escalonado con cabeza en T mecanizado por CNC, se consideran el soporte de sección delgada y la secuencia de mecanizado para controlar la deflexión.
Frese la cabeza rectangular y las características de borde especificadas. Establezca la relación requerida entre las caras de la cabeza, la referencia del hombro y el eje del eje.
Aplicar el proceso acordado de pulido, granallado o recubrimiento compatible. Proteja o compense las superficies de contacto críticas cuando sea necesario.
Verifique diámetros críticos, longitudes, requisitos geométricos y apariencia de la superficie. El embalaje se puede organizar para reducir las marcas de contacto en cabezas y tallos expuestos.
Podemos evaluar una ruta de mecanizado de una sola pieza después de revisar las dimensiones, el material y la cantidad. Si se permite una estructura ensamblada, especifique los requisitos de las juntas. Confirmaremos la construcción propuesta antes de la producción.
Los puntos típicos de revisión incluyen los diámetros de acoplamiento, la posición del hombro, la longitud total, la rectitud del vástago y la relación entre el eje de la cabeza y el eje. Las dimensiones críticas finales dependen de su montaje.
Sí. Se pueden evaluar acabados pulidos, granallados y recubiertos compatibles. Proporcione una especificación de acabado o una muestra de referencia e identifique las superficies donde se debe mantener el ajuste dimensional.
La capacidad de nuestro equipo puede alcanzar ±0,001 mm con características adecuadas. La tolerancia alcanzable para este componente debe confirmarse con respecto a su geometría, material, esbeltez y método de inspección. Los requisitos del dibujo se revisarán antes de la aceptación.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. posee las certificaciones del sistema de gestión de calidad ISO 9001 e IATF 16949. Los certificados de materiales, informes de inspección dimensional y otros documentos de calidad se pueden confirmar según el pedido.
Proporcione fotografías, registros de mediciones o resultados de inspección. Nuestros ingenieros revisarán la información comparándola con los dibujos y los registros de producción, con una evaluación inicial disponible en tan solo dos horas cuando se proporcione suficiente información. Entonces acordaremos una solución adecuada.
Nuestros ingenieros evalúan la conexión entre la cabeza ancha, el vástago delgado y el extremo escalonado, lo que ayuda a aclarar los datos y los requisitos de fabricación antes de la producción.

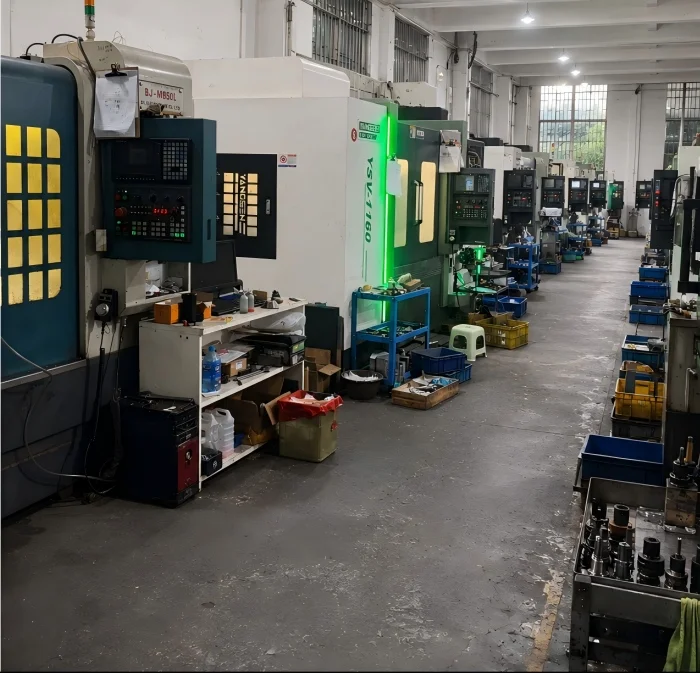

Los tornos CNC, los centros de mecanizado, los equipos de cinco ejes y la capacidad de torno-fresado permiten seleccionar la ruta de producción en función de la geometría y la cantidad del pedido reales.
Apoyamos la discusión sobre la selección de materiales, los radios de transición, el acceso al mecanizado y los márgenes de acabado para ayudar a los clientes a refinar los dibujos fabricables.
Se pueden utilizar muestras para verificar el ajuste y la apariencia de la instalación antes de la producción por lotes. Las revisiones de planos y los criterios de inspección acordados proporcionan una referencia para pedidos repetidos.
Envíe a Xiangxing Xin sus dibujos o muestras de eje escalonado con cabeza en T mecanizado por CNC, junto con la cantidad y los requisitos de acoplamiento, para una revisión de ingeniería y una cotización.
