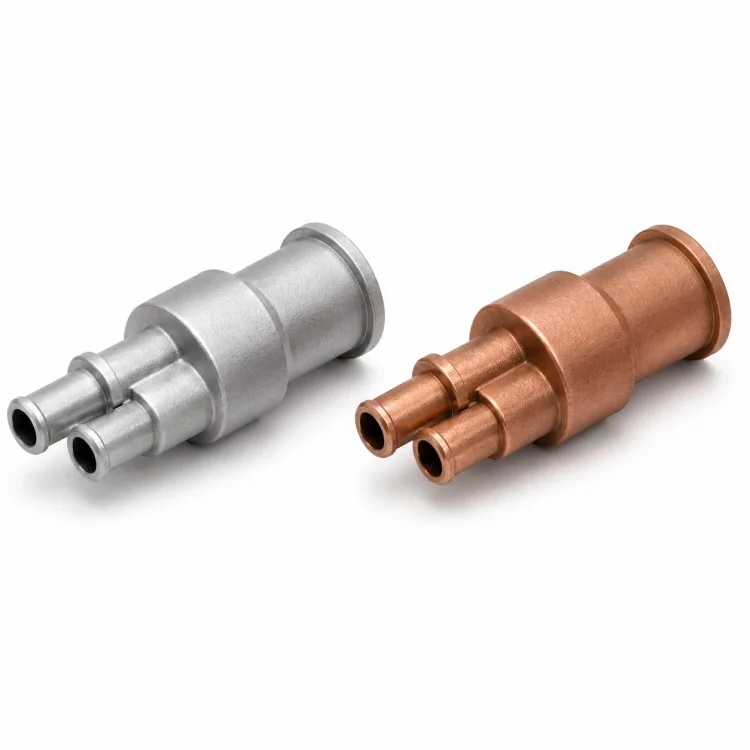

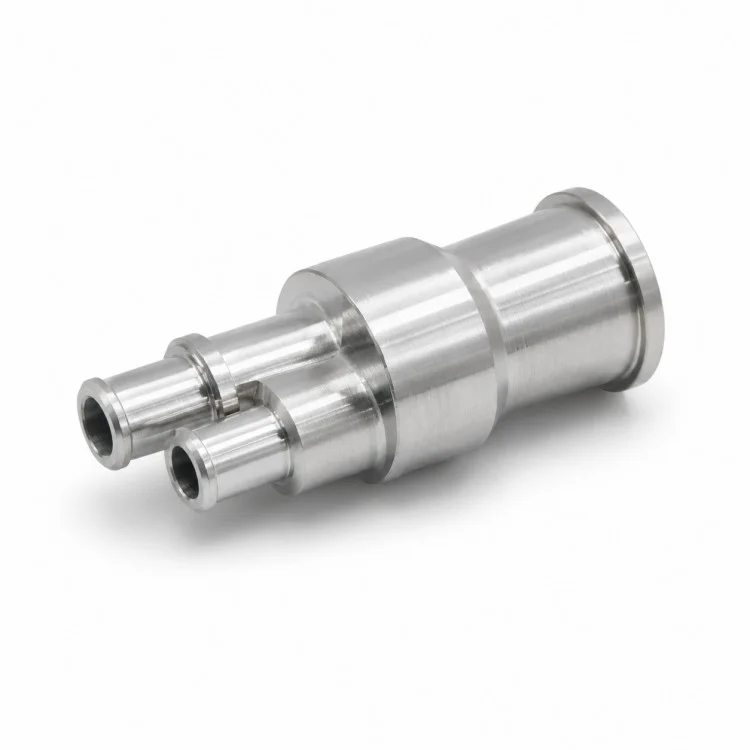

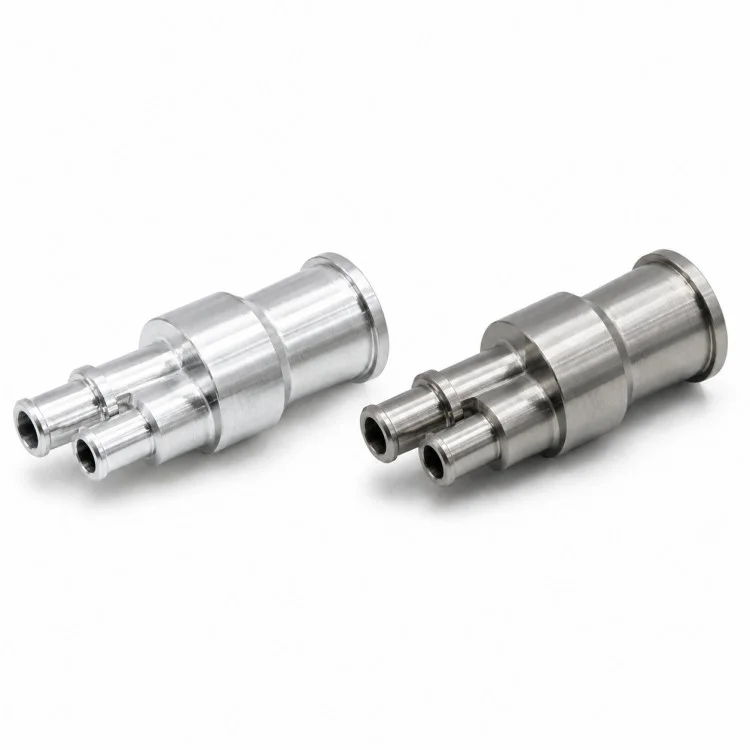

Xiangxing Xin es un fabricante de conectores de colector de doble puerto mecanizados por CNC de precisión para componentes compactos donde se deben integrar dos pasajes, múltiples diámetros y varias referencias de ensamblaje en un cuerpo mecanizado. Los puertos frontales gemelos se pueden conectar con tubos acoplados, manguitos u otros componentes diseñados por el cliente, mientras que el cuerpo escalonado más grande proporciona soporte estructural y superficies de posicionamiento.
Los dos puertos no son simplemente elementos cilíndricos repetidos. Su distancia entre centros, altura relativa, tamaño del orificio y relación con el cuerpo principal pueden afectar directamente el ensamblaje aguas abajo. Por esta razón, el mecanizado y la inspección deben tratar la sección de doble puerto como un grupo de características funcionales en lugar de verificar cada apertura de forma independiente.

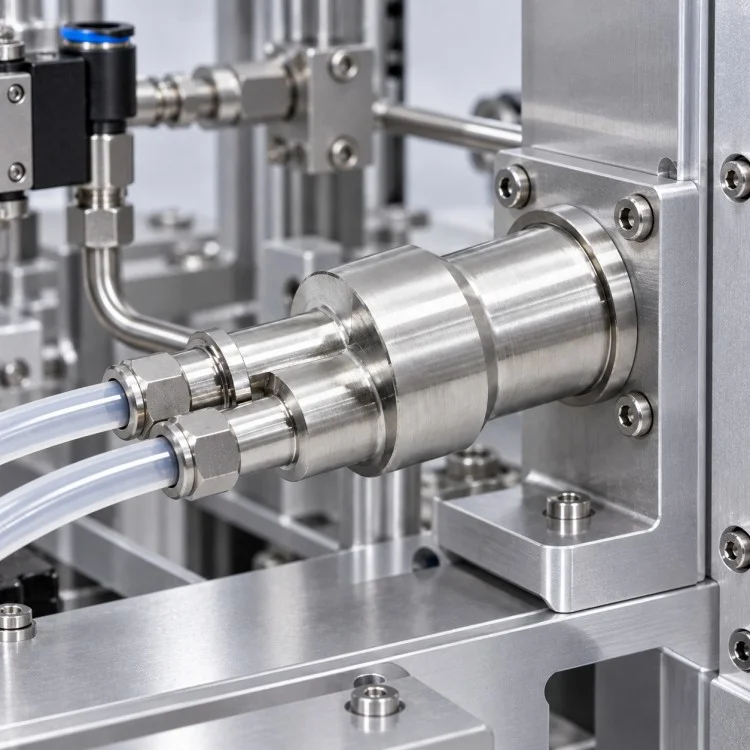

Detrás del área del puerto, el componente pasa por varios diámetros antes de llegar a la brida trasera. Estos hombros pueden proporcionar referencias de instalación, límites de inserción o posiciones de acoplamiento dentro de un sistema mecánico más grande. La brida trasera también se puede utilizar como tope axial o referencia de montaje según el diseño del cliente.
La selección de materiales y procesos debe seguir el entorno de trabajo real. Las aleaciones de aluminio son adecuadas cuando son importantes un menor peso y una buena maquinabilidad, mientras que se pueden seleccionar materiales de acero inoxidable, acero aleado, latón o cobre para diferentes requisitos de resistencia, corrosión, conductividad o aplicación. El tratamiento superficial y el acabado adicional se pueden organizar según las especificaciones confirmadas.
Para el control de producción,Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.puede centrar la inspección en la distancia entre centros del puerto dual, las dimensiones de los orificios individuales, los diámetros exteriores escalonados, las ubicaciones de los hombros, la posición de las bridas y otras características de acoplamiento definidas en el dibujo, lo que ayuda a que la pieza completa ingrese al ensamblaje del cliente con menos ajustes dimensionales.
| Parámetro | Detalles |
| Nombre del producto | Conector de colector de puerto doble mecanizado con precisión CNC |
| Marca | Xiangxing Xin |
| Compañía | Xiamen Xiangxing Xin Industria y Comercio Co., Ltd. |
| Estructura | Cuerpo mecanizado integrado de doble puerto |
| Proceso principal | Torneado CNC / Fresado / Torneado-fresado |
| Cantidad de puerto | 2 o según dibujo |
| Diámetro del puerto | Según el dibujo |
| Distancia al centro del puerto | Según diseño del cliente |
| Orificio interno | Mecanizado al diámetro y profundidad requeridos |
| Estructura del cuerpo | Cuerpo cilíndrico de varios pasos |
| Característica trasera | Brida/hombro según lo especificado |
| Material | Aluminio, acero inoxidable, acero al carbono/aleación, latón, cobre, etc. |
| Tolerancia general | Normalmente ±0,01 mm |
| Tolerancia crítica | Se puede controlar más estrictamente según los requisitos del dibujo. |
| Rugosidad de la superficie | Ra3.2/1.6/0.8/0.4 según sea necesario |
| Tratamiento superficial | Según Material y Aplicación |
| Formatos de dibujo | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| Cantidad mínima de pedido | 1 pieza |
| Plazo de entrega del prototipo | Normalmente de 3 a 5 días |

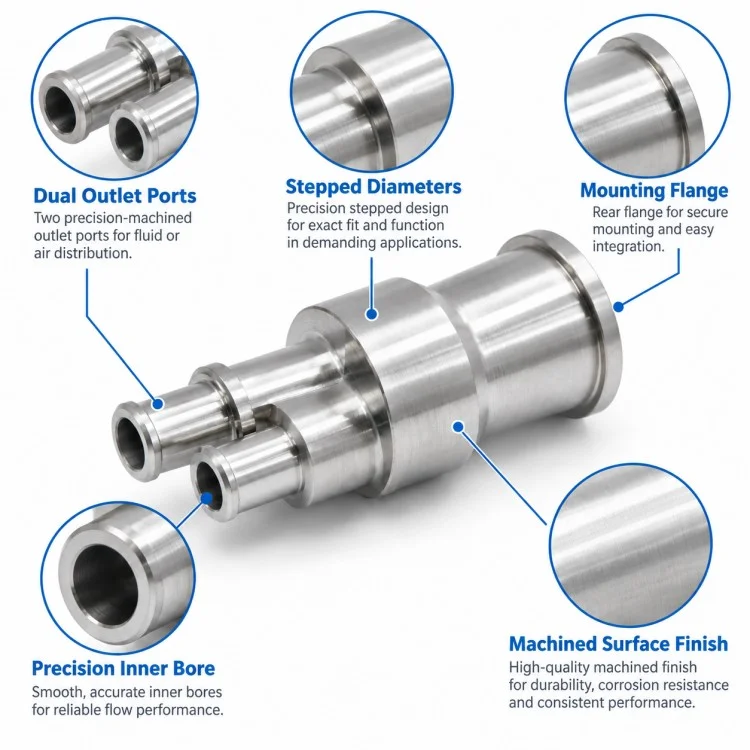

Se incorporan dos pasajes de conexión en un cuerpo mecanizado, lo que reduce la cantidad de componentes separados necesarios en conjuntos diseñados alrededor de un conector integrado.
La relación posicional entre ambos puertos se puede mecanizar e inspeccionar como un grupo funcional, lo cual es especialmente importante cuando se conectan directamente con otro componente de doble puerto.
El cuerpo escalonado proporciona varias superficies de posicionamiento posibles. A las funciones de inserción, soporte, sellado o posicionamiento axial se les pueden asignar diferentes diámetros y hombros según el plano del cliente.

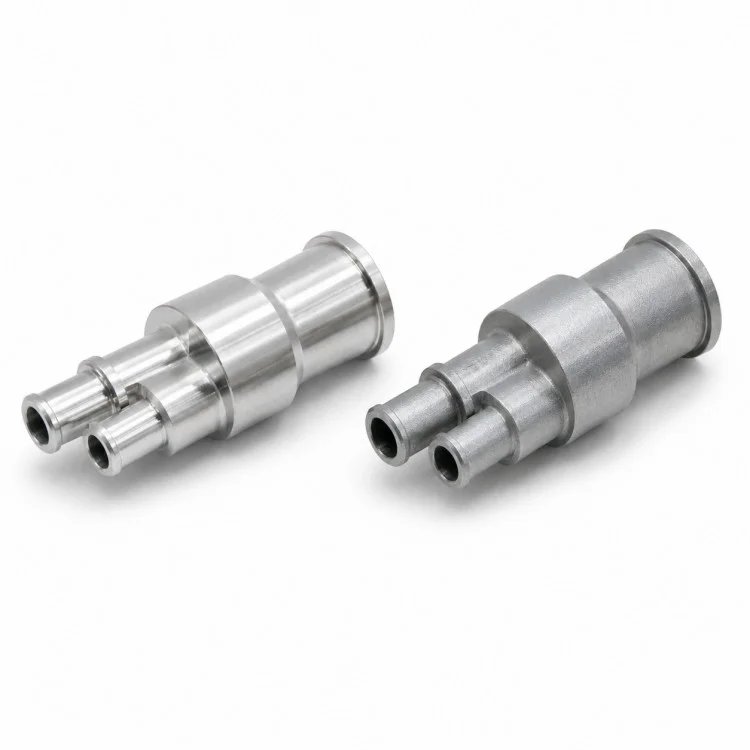

El mismo concepto estructural se puede producir en diferentes metales mecanizables según los requisitos de resistencia, peso, resistencia a la corrosión, conductividad y entorno de servicio.
Para un conector de colector de doble puerto mecanizado con CNC de precisión, la inspección puede concentrarse en las dimensiones que influyen en el ensamblaje real en lugar de aplicar tolerancias innecesariamente estrictas a cada superficie.
| Artículo de comparación | Cuerpo mecanizado de una pieza y doble puerto | Conjunto de conector de varias piezas |
| Estructura principal | Integrado | Múltiples componentes individuales |
| Posición del puerto | Mecanizado en un solo cuerpo | Influenciado por la asamblea |
| Distancia al centro | Controlado directamente durante el mecanizado | Puede acumular desviación de montaje. |
| Cantidad de componentes | Más bajo | Más alto |
| Trabajo de montaje | Reducido | Más pasos de montaje |
| Interfaces conjuntas | Menos | Más interfaces de conexión |
| Geometría personalizada | Dibujo OEM fácil de seguir | Depende de los componentes estándar disponibles |
| Mantenimiento | Generalmente se reemplaza todo el cuerpo | Las piezas individuales pueden ser reemplazadas |
Sí. No es necesario que los dos pasajes sean idénticos. El diámetro del puerto, la profundidad, el espesor de la pared y la distancia entre centros pueden seguir el dibujo del cliente.
Sí. La distancia entre centros se puede tratar como una dimensión funcional crítica cuando afecta directamente la instalación de las piezas acopladas.
El material se puede seleccionar según la aplicación, incluidas aleaciones de aluminio, aceros inoxidables, aceros al carbono o aleados, latón, cobre y otros materiales mecanizables confirmados.
Xiangxing Xin puede respaldar la producción de prototipos a partir de 1 pieza para componentes personalizados basados en dibujos.
Las condiciones de pago y los métodos de pago disponibles se confirman en la cotización o factura proforma según el valor del pedido y la etapa de cooperación. Comuníquese con nosotros para conocer la opción aplicable a su pedido.
Son útiles los dibujos 2D en formato PDF o DWG/DXF y archivos 3D como STEP, IGES o SolidWorks. Indique también el material, la cantidad, las tolerancias críticas y los requisitos de tratamiento de superficie.

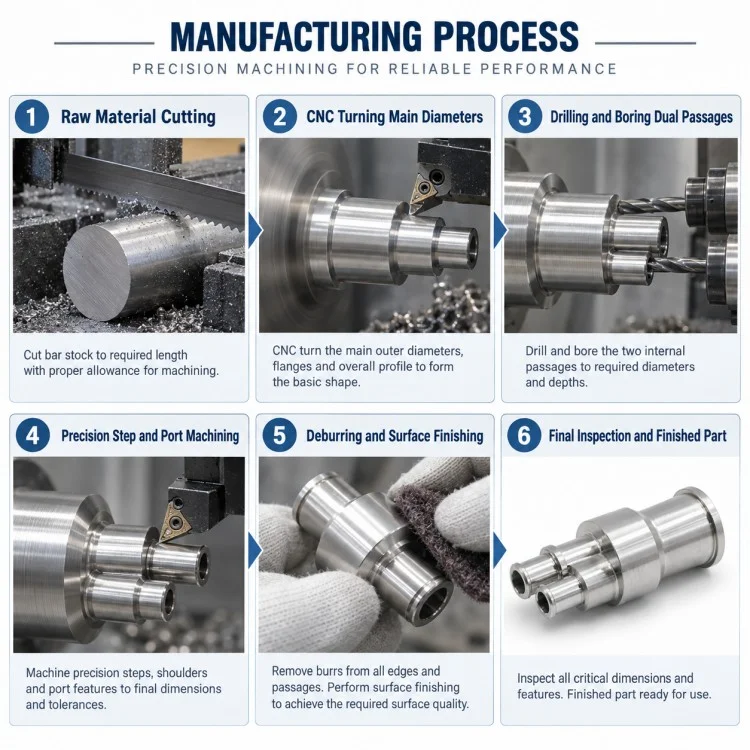

Para proyectos de conectores y colectores OEM, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. proporciona soporte de fabricación directa a Xiangxing Xin para el conector de colector de doble puerto mecanizado por CNC de precisión, que cubre revisión de planos, torneado, fresado, inspección y repetición de producción.

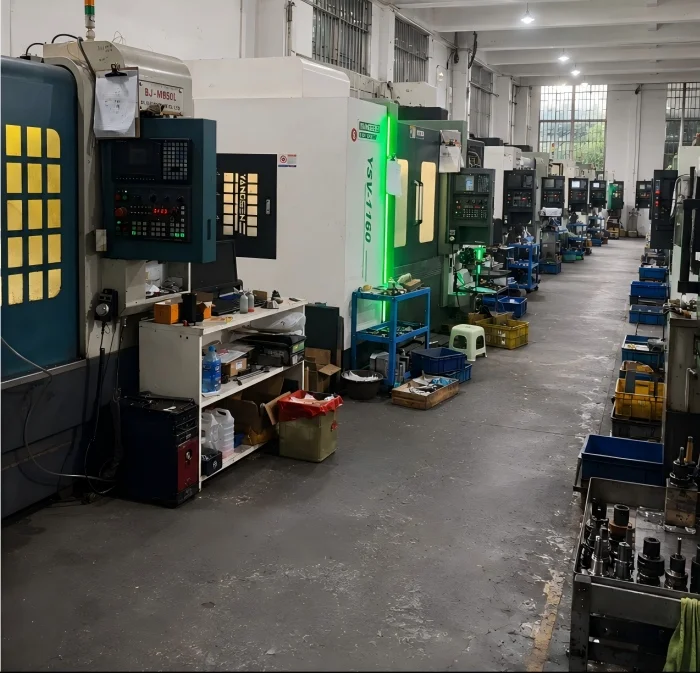

La fábrica está equipada con tornos CNC y torno-fresadoras, lo que permite combinar superficies cilíndricas concéntricas con orificios desplazados, puertos gemelos y detalles mecanizados adicionales en un proceso coordinado.
La capacidad de mecanizado de 3, 4 y 5 ejes proporciona flexibilidad adicional cuando el cuerpo de un conector contiene orificios laterales, características en ángulo, posiciones de puerto irregulares o requisitos de fresado secundario.
La cantidad mínima de pedido puede comenzar desde 1 pieza, lo que facilita a los clientes verificar el ajuste del puerto, la distancia entre centros y las relaciones de ensamblaje antes de comprometerse con las cantidades de producción.
El mecanizado general normalmente puede alcanzar ±0,01 mm, mientras que las áreas críticas seleccionadas se pueden evaluar para requisitos más estrictos de ±0,005–0,002 mm según el material, la geometría y las condiciones de inspección.
En lugar de centrarse únicamente en la apariencia, la inspección puede priorizar dimensiones funcionales como el diámetro del puerto, el espacio entre centros, la concentricidad, la ubicación del hombro y las superficies de contacto.
Para proyectos adecuados con dibujos y materiales confirmados, la producción de muestras normalmente se puede organizar en un plazo de 3 a 5 días, lo que ayuda a los clientes OEM a acortar el ciclo de verificación del diseño.
