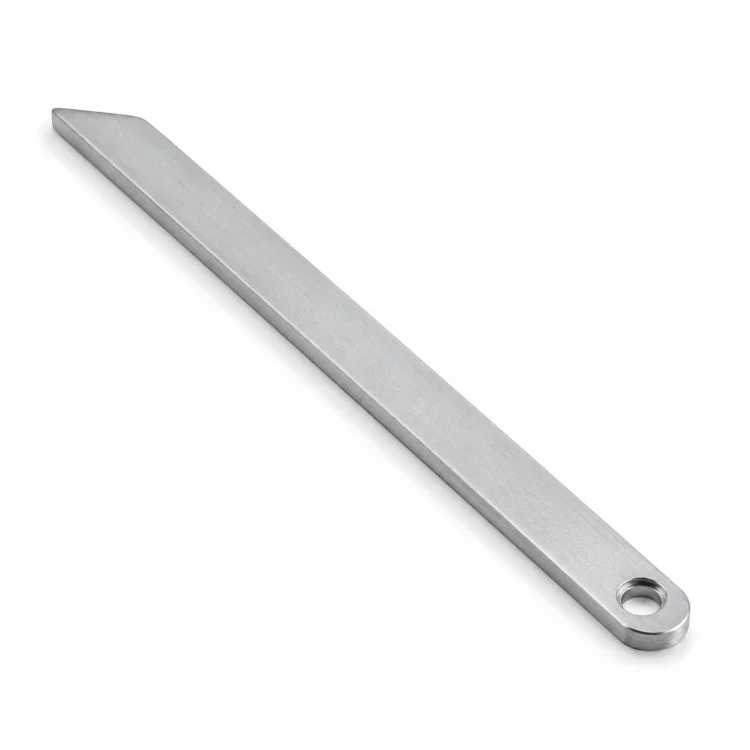

Brazo de varillaje plano mecanizado CNC de precisión

Para el abastecimiento de OEM,Xiangxing Xinsuministra el brazo de articulación plano mecanizado por CNC de precisión a partir de dibujos 2D, archivos 3D o muestras aprobadas. En lugar de tratar el orificio de montaje, el cuerpo plano y el extremo con forma como características no relacionadas, la ruta de mecanizado se planifica en torno a la conexión real y la función de movimiento del componente.

Para piezas delgadas o de espesor medio, la preparación de la pieza en bruto se puede seleccionar según la tolerancia dimensional, la calidad del borde y el volumen de producción. Luego se utiliza un acabado CNC de precisión para orificios de montaje críticos, geometría de extremo y superficies de referencia específicas. Esto permite que la pieza siga siendo económica sin sacrificar las dimensiones que afectan directamente al montaje.

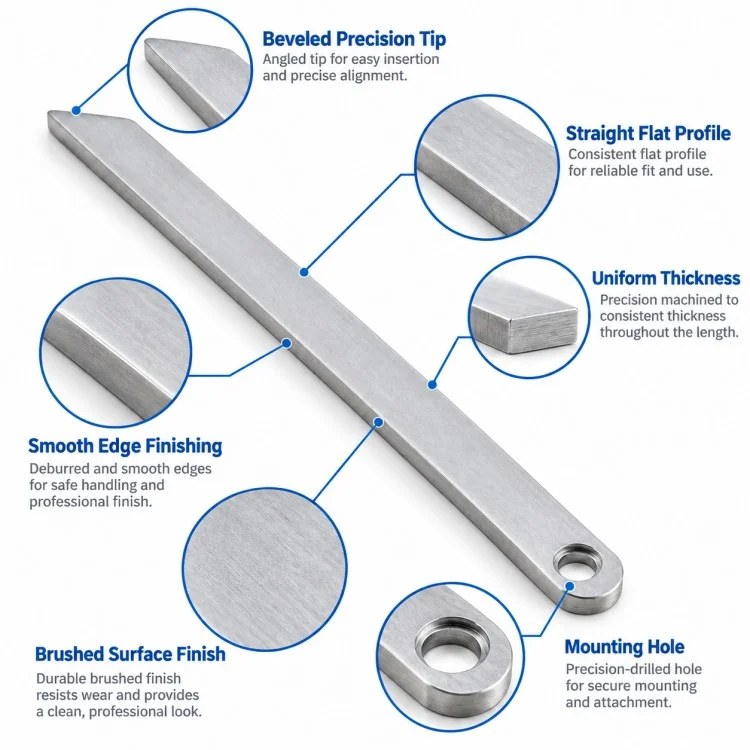

Cuando el varillaje opera alrededor de un pasador, eje o sujetador, el diámetro y la posición del orificio de montaje se pueden inspeccionar como características funcionales. La transición de los bordes y el acabado de las esquinas también se pueden controlar para reducir las rebabas, evitar interferencias y mejorar el manejo durante el montaje.

Este tipo de componente suele ser adecuado para mecanismos de automatización, accesorios, equipos industriales, sistemas de ajuste, conexiones mecánicas, conjuntos de control y otras aplicaciones que requieren un miembro conector rígido y delgado.

Presupuesto

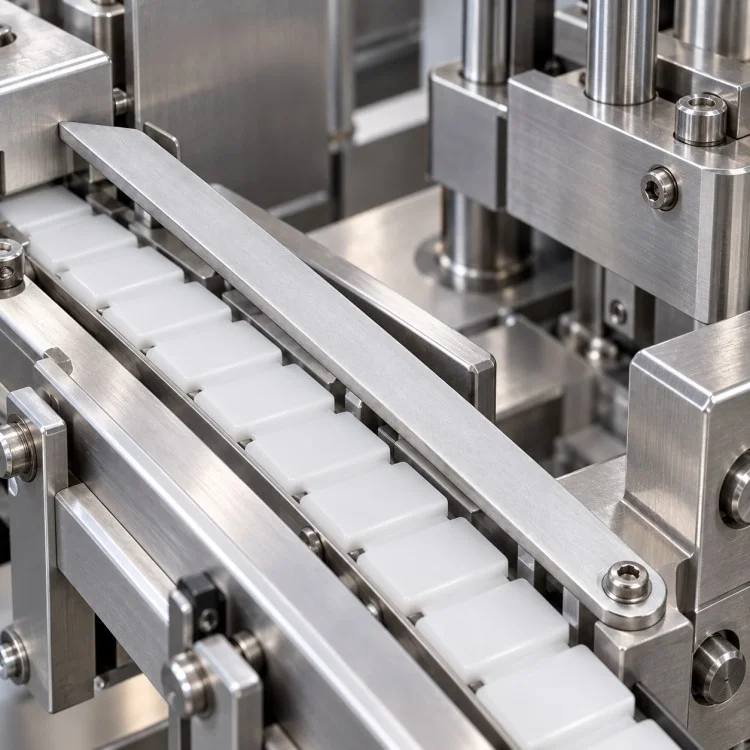

Diseño funcional y aplicación

La geometría delgada de una sola pieza es útil cuando se requiere una conexión rígida sin ocupar un espacio de instalación excesivo.

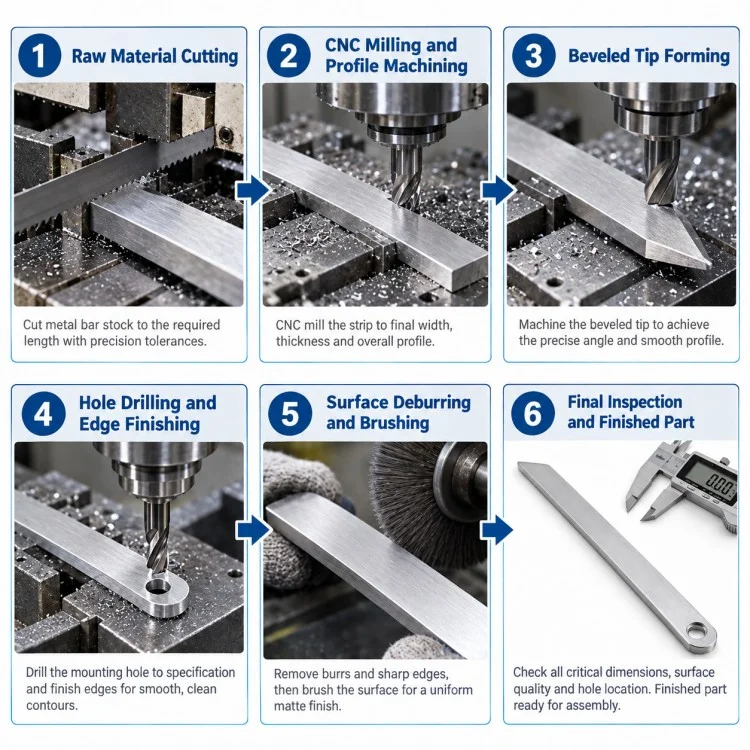

Proceso de fabricación

La producción de un componente de varillaje plano no se limita a un único método de mecanizado. La ruta se puede seleccionar según los requisitos de espesor, precisión, cantidad y calidad de los bordes.

Preguntas frecuentes

P1: ¿Qué tolerancias se pueden lograr en los componentes del varillaje?

Las dimensiones estándar del CNC se controlan habitualmente en torno a ±0,01 mm. Los requisitos más estrictos para los orificios de montaje, la posición de los orificios o las características de acoplamiento se pueden evaluar individualmente. Bajo condiciones de mecanizado y geometría de pieza adecuadas, las características específicas pueden alcanzar la capacidad del equipo alrededor de ±0,001 mm.

P2: ¿Qué materiales se pueden mecanizar?

Podemos evaluar aleaciones de aluminio, aceros inoxidables, aceros al carbono y aleados, latón, cobre y otros materiales mecanizables confirmados según su resistencia, resistencia a la corrosión y necesidades de aplicación.

P3: ¿Se puede personalizar la longitud, el tamaño del orificio y la forma del extremo?

Sí. La longitud total, el ancho, el espesor, el diámetro del orificio de montaje, el extremo redondeado, la punta en ángulo y otras geometrías se pueden producir según los dibujos del cliente.

P4: ¿Puedo pedir solo un prototipo?

Sí. Xiangxing Xin admite prototipos CNC basados ​​en dibujos a partir de una sola pieza, lo que permite a los clientes comprobar el ajuste y el funcionamiento antes de la producción por lotes.

P5: ¿Las primeras muestras son gratuitas?

Para la primera cooperación, el costo de la muestra se evalúa según la materia prima y la dificultad de mecanizado. Para proyectos adecuados, los cargos de muestra acordados pueden acreditarse o reembolsarse después de un pedido de producción posterior.

P6: ¿Qué archivos debo enviar para cotizar?

Se recomiendan dibujos PDF, DWG y DXF para dimensiones y tolerancias. También se aceptan archivos STEP, IGES y SolidWorks. Incluya los requisitos de material, cantidad, acabado superficial y tolerancia crítica cuando estén disponibles.

Ventajas directas de fábrica

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. ofrece producción en fábrica para componentes metálicos de precisión basados ​​en dibujo, combinando revisión de ingeniería, mecanizado de prototipos, inspección y fabricación repetida en un solo flujo de trabajo.

Selección de procesos flexibles

No todas las piezas del varillaje plano necesitan el mismo recorrido. Según el espesor, la tolerancia y la cantidad, las piezas en bruto se pueden producir mediante mecanizado CNC, corte por láser o corte por chorro de agua antes de mecanizar las características críticas.

Atención a la posición funcional del orificio

Para las piezas de conexión, un diámetro de orificio preciso por sí solo no es suficiente. La posición del orificio con respecto al extremo opuesto y al perfil externo puede influir directamente en el recorrido del mecanismo, por lo que estas relaciones pueden tratarse como puntos de inspección funcionales.

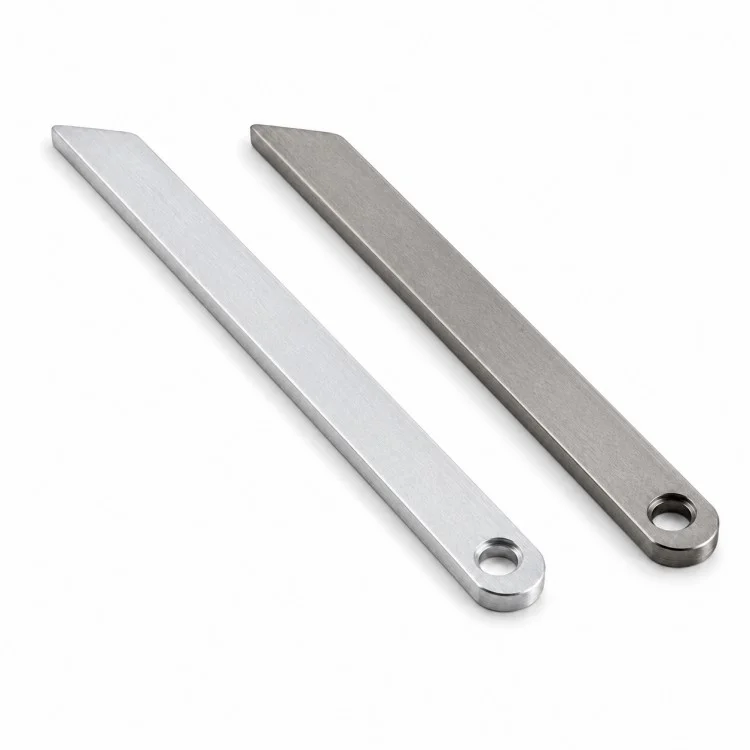

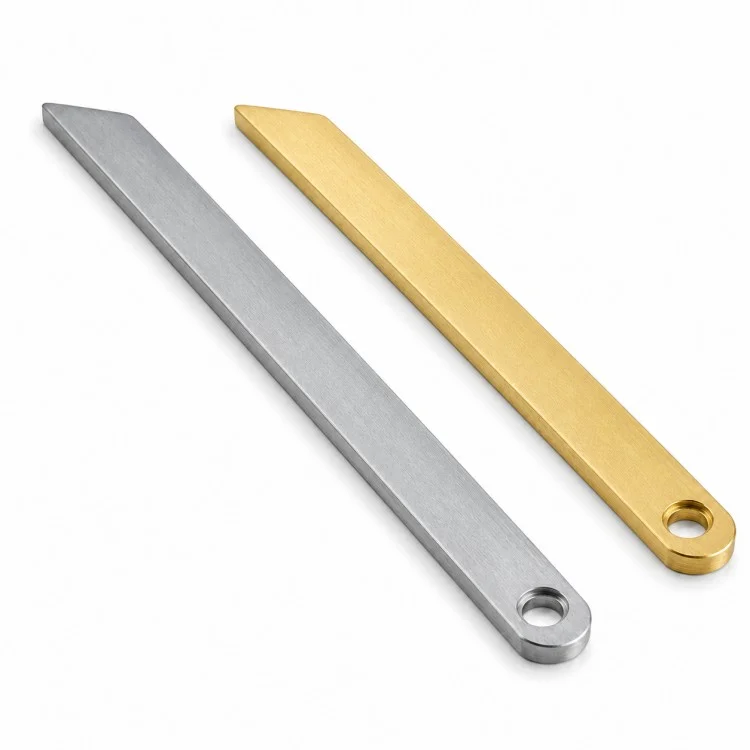

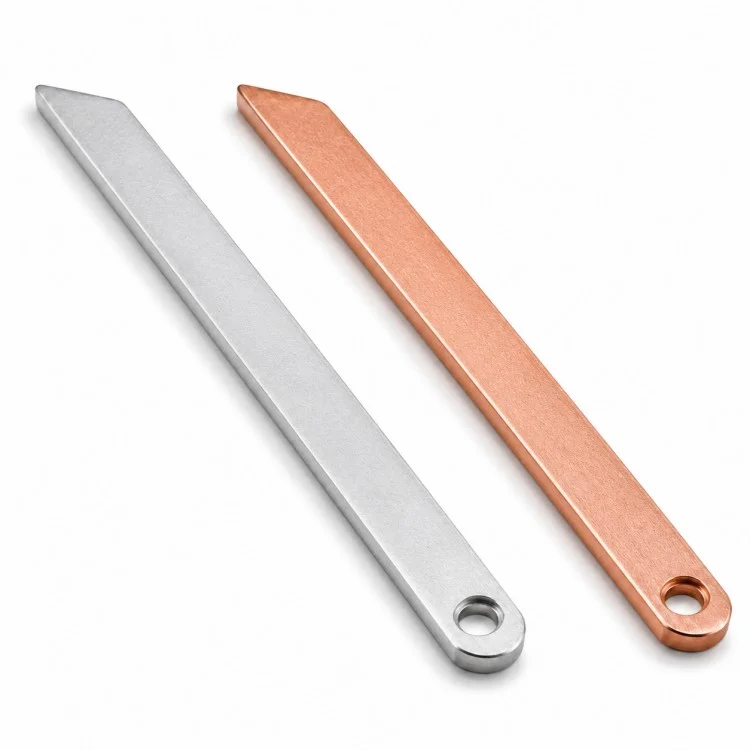

Amplia capacidad de materiales

Los materiales de mecanizado disponibles incluyen aleaciones de aluminio, acero inoxidable, acero al carbono, acero aleado, latón, cobre y otros metales adecuados, lo que facilita alcanzar los objetivos de resistencia, resistencia a la corrosión, peso y costo.

Producción amigable con los prototipos

Se admite la producción de prototipos de una sola pieza para piezas basadas en planos, lo que resulta útil para la verificación del diseño, las pruebas mecánicas y la confirmación del ajuste antes de pedidos más grandes.

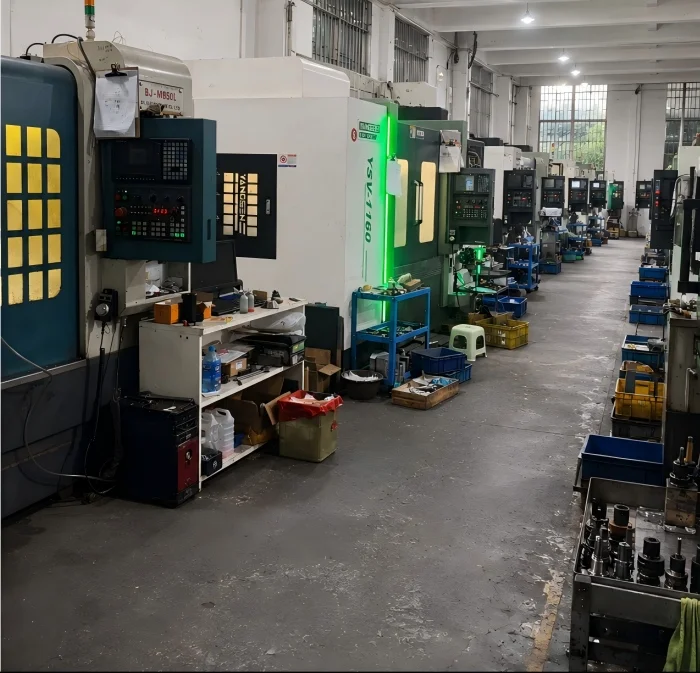

Equipos y Gama de Mecanizado

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. tiene capacidad de torneado CNC, torneado-fresado, mecanizado de 3, 4 y 5 ejes. Para proyectos rotacionales más grandes, dos tornos CNC pueden manejar aproximadamente 1500 mm de diámetro de torneado sujeto a revisión del dibujo.

Calidad y repetibilidad

El brazo de articulación plano mecanizado por CNC de precisión se puede producir con datos de mecanizado controlados y puntos de inspección repetidos después de que se apruebe el prototipo, lo que ayuda a mantener la consistencia dimensional en los lotes posteriores.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. opera bajo los sistemas de gestión de calidad ISO 9001 e IATF 16949. Se pueden preparar certificados de materiales, informes de inspección dimensional y otros documentos de calidad acordados de acuerdo con los requisitos del proyecto.
