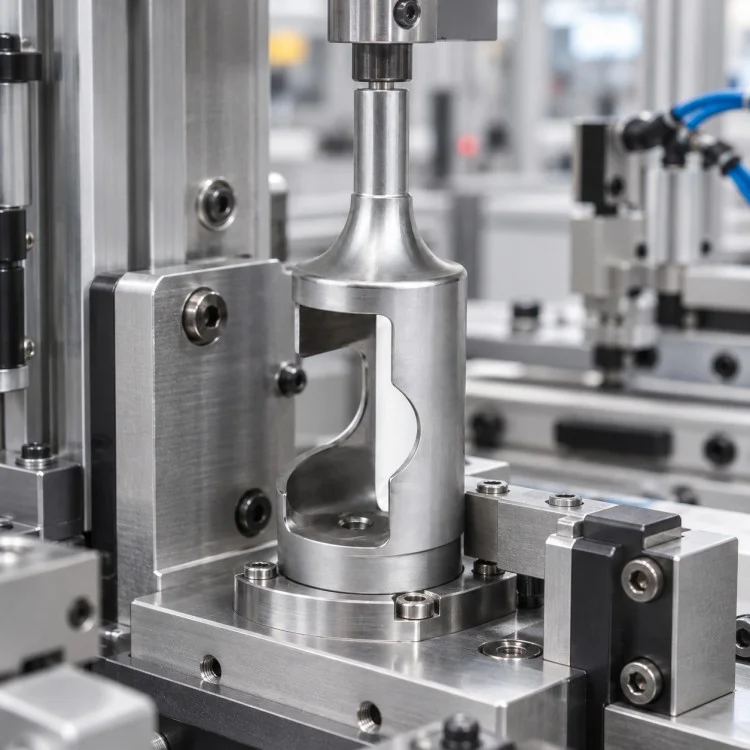

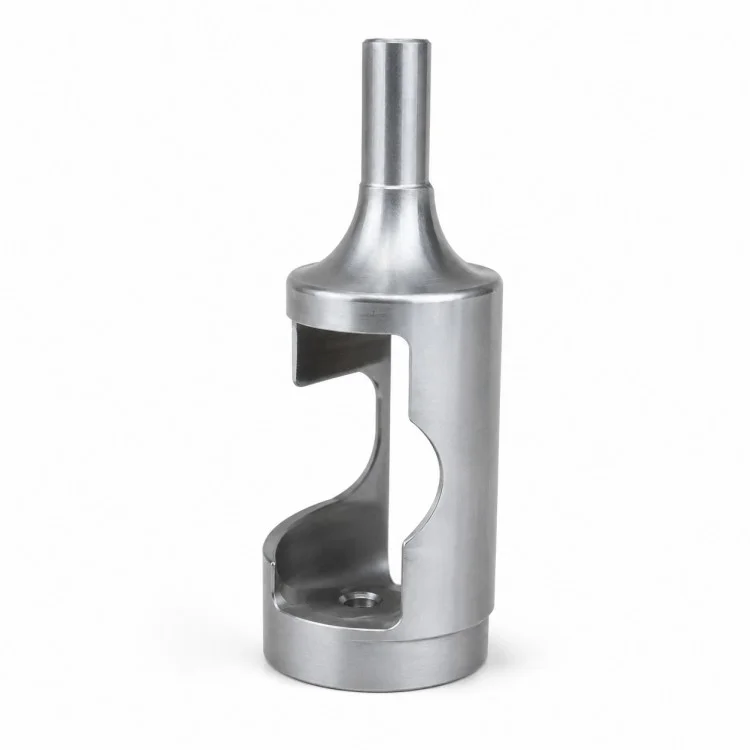

Para los compradores que obtienen carcasas cilíndricas de lado abierto mecanizadas por CNC de precisión, Xiangxing Xin ofrece mecanizado basado en dibujos para componentes que combinan geometría cilíndrica torneada con fresado interno profundo y cortes laterales grandes. A diferencia de una carcasa cerrada convencional, esta estructura deja parte de la cámara interna expuesta, lo que puede simplificar la instalación, inspección, ajuste o movimiento del componente acoplado.

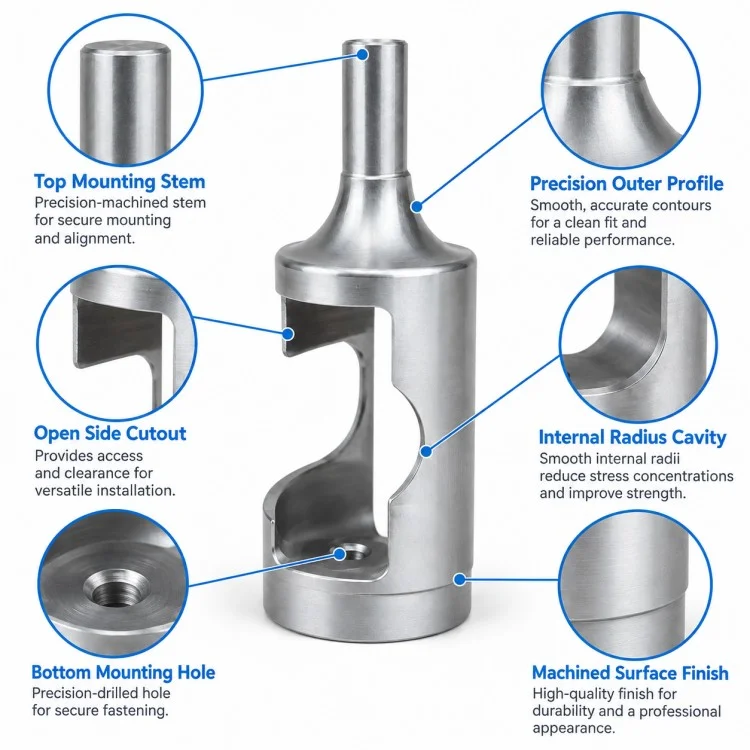

La sección superior está formada como un vástago cilíndrico más estrecho conectado al cuerpo principal a través de un perfil de transición suave. Dependiendo del montaje del cliente, esta zona podrá funcionar como eje de posicionamiento, tramo de conexión o diámetro de referencia. La transición entre el vástago y el cuerpo más grande requiere un control de mecanizado estable para mantener la concentricidad y evitar una concentración innecesaria de tensiones.
El cuerpo principal contiene una ventana abierta sustancial que se extiende hacia el interior de la cavidad interna. Para producir esta característica generalmente se requiere torneado y fresado coordinados en lugar de un simple torneado externo únicamente. Por lo tanto, los radios de las esquinas internas, el espesor de la pared, el ancho de la abertura y la sección de soporte restante deben controlarse de acuerdo con la carga mecánica y la holgura de las piezas acopladas especificadas en el plano.
En el extremo inferior, una superficie de montaje mecanizada y un orificio central proporcionan una referencia de montaje adicional.Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.puede establecer una inspección alrededor de la cadena funcional real de la pieza, incluido el diámetro del vástago, la concentricidad del cuerpo, la posición de la cavidad, la ubicación del orificio de montaje y la cara de referencia inferior, en lugar de tratar cada superficie no funcional con el mismo requisito de tolerancia.

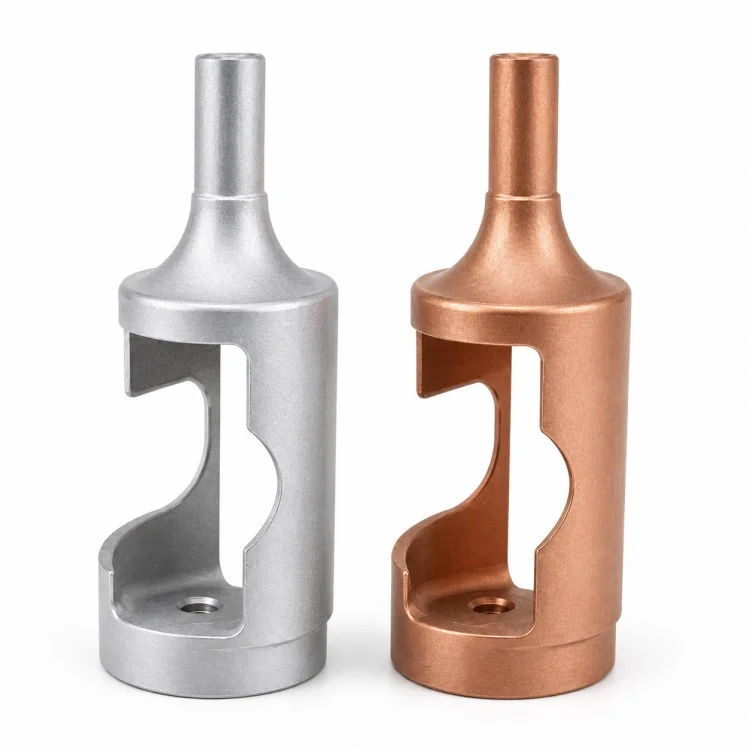

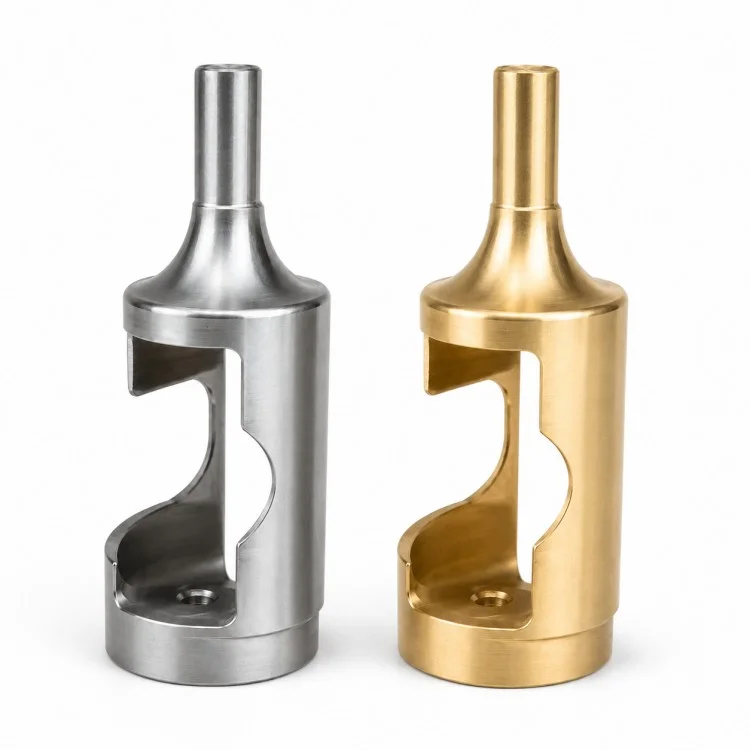

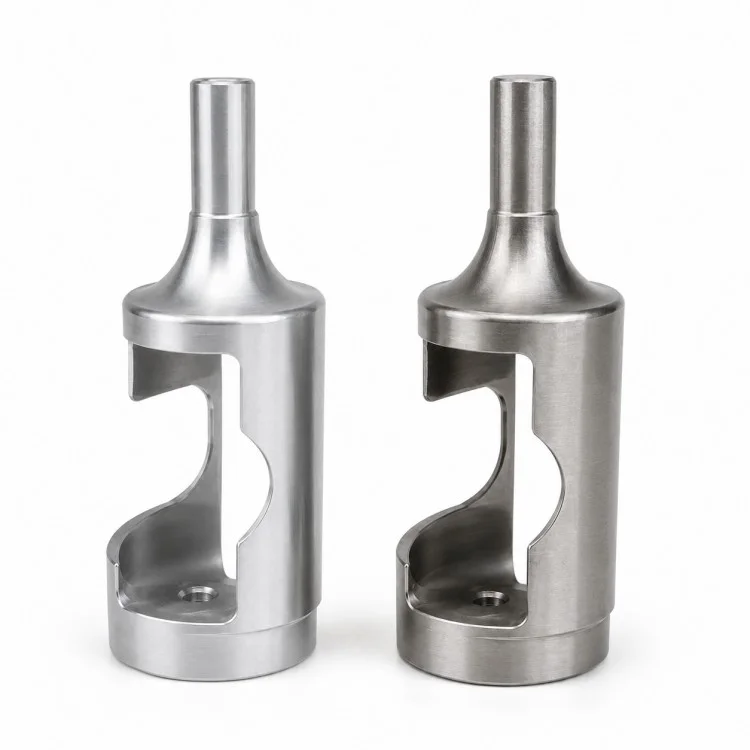

Para prototipos de bajo volumen o producción repetida, la carcasa cilíndrica de lado abierto mecanizada por CNC de precisión se puede fabricar a partir de diferentes grados de metal y suministrarse con un acabado superficial adecuado según el entorno operativo del cliente, los requisitos dimensionales y el proceso de ensamblaje posterior.
| Parámetro | Detalles |
| Nombre del producto | Carcasa cilíndrica de lado abierto mecanizada con precisión CNC |
| Marca | Xiangxing Xin |
| Tipo de fabricación | Mecanizado OEM basado en planos |
| Proceso principal | Torneado CNC + Fresado CNC |
| Estructura | Carcasa cilíndrica de lado abierto |
| Características principales | Ventana lateral/cavidad interna/vástago superior/montaje inferior |
| Material | Aluminio, acero inoxidable, acero al carbono, acero aleado, latón, cobre, etc. |
| Tolerancia general | Normalmente ±0,01 mm |
| Tolerancia crítica | ±0,005–0,002 mm se puede evaluar según la estructura |
| Rugosidad de la superficie | Ra3.2 / Ra1.6 / Ra0.8 / Ra0.4 |
| Tratamiento superficial | Anodizado, enchapado, pasivado, óxido negro, PVD o según sea necesario |
| Formatos de dibujo | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| Cantidad mínima de pedido | 1 pieza |
| Plazo de entrega de la muestra | Normalmente de 3 a 5 días |
| Plazo de entrega del lote | Normalmente entre 10 y 15 días |

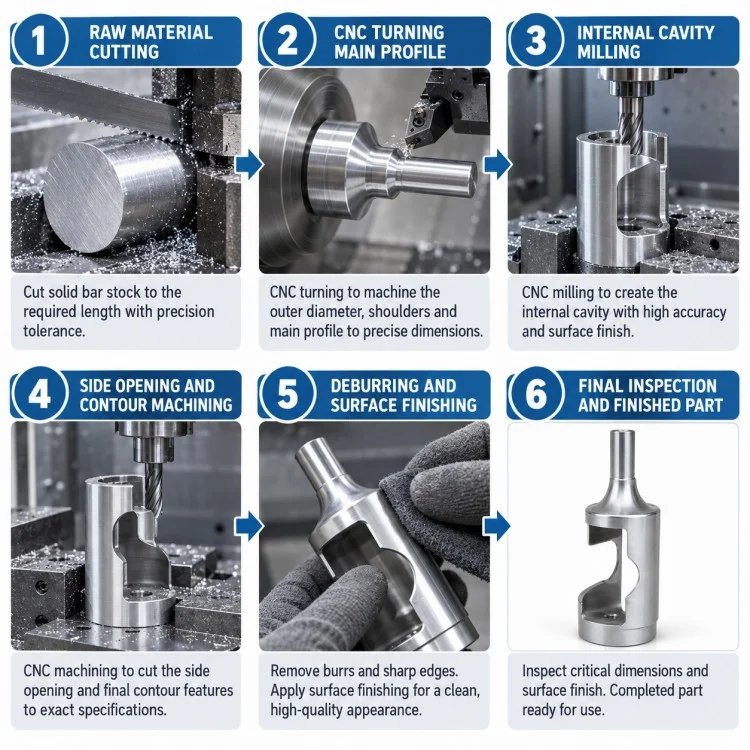

El diámetro exterior, el vástago superior, la base inferior y las principales secciones de referencia concéntricas se pueden establecer primero mediante torneado CNC. Estas características proporcionan puntos de referencia estables para el fresado posterior.
La gran abertura lateral requiere fresado una vez establecida la geometría cilíndrica básica. El acceso a las herramientas, el radio de las esquinas y el espesor restante de la pared deben planificarse juntos para evitar que se debilite el lado de soporte de la carcasa.
La cavidad interior expuesta contiene superficies curvas y empotradas que pueden requerir mecanizado multidireccional según el dibujo final. La longitud y la rigidez de la herramienta son importantes al mecanizar áreas internas más profundas.
El orificio de montaje inferior y la superficie de contacto se pueden terminar de acuerdo con la relación posicional requerida con el eje del cuerpo principal.
Las dimensiones críticas se verifican según su función de montaje, especialmente diámetros concéntricos, posición de la cavidad, ancho de apertura, espesor de pared y referencias de montaje.
| Artículo | Carcasa mecanizada de lado abierto | Vivienda cerrada convencional |
| Acceso Interno | Acceso directo a través de apertura lateral | Limitado después del montaje |
| Visibilidad del ensamblaje | Mejor visibilidad de la parte interna. | Mecanismo interno mayormente cubierto. |
| Espacio de ajuste | Herramienta más fácil/espacio de acceso | Depende del desmontaje |
| Estructura de la pieza | Cuerpo abierto integrado | Cuerpo completamente cerrado |
| Dificultad de mecanizado | Más alto debido a la cavidad profunda y la ventana | Geometría externa generalmente más simple. |
| Reducción de peso | Material retirado del área abierta. | Generalmente más pesado para el mismo sobre |
| Soporte estructural | Concentrado en la sección de pared restante | Distribuido alrededor de toda la circunferencia. |
| Flexibilidad de aplicación | Adecuado para mecanismos especiales OEM | Adecuado para funciones de armario convencionales |
Sí. El ancho, la altura, el radio interno y el espesor restante de la pared de la abertura se pueden fabricar según el plano del cliente.
Sí. Cuando el tamaño y la geometría del material lo permiten, el componente se puede mecanizar a partir de una pieza de trabajo, lo que ayuda a reducir las interfaces de ensamblaje y a mantener la coherencia posicional.
El material debe seleccionarse según la carga, el entorno de corrosión, el peso y los requisitos de acoplamiento. El aluminio, el acero inoxidable, el acero al carbono/aleado y el latón son opciones comunes.
Sí. MOQ puede comenzar desde 1 pieza para la verificación del prototipo.
Las condiciones de pago se confirman de acuerdo con el valor del pedido, la cantidad y la etapa de cooperación y se indicarán en la cotización o factura proforma. Podemos evaluar los requisitos de pago de su empresa y somos relativamente flexibles a este respecto.
Si descubre algún problema de tamaño o fabricación después de recibir los productos, proporcione fotografías, registros de mediciones o resultados de inspección. Nuestro personal de ingeniería verificará los problemas consultando los dibujos, los registros de producción y los datos de inspección, y brindará una respuesta dentro de 2 horas como mínimo, después de lo cual discutiremos una resolución adecuada.
Los archivos STEP o SolidWorks son útiles para la revisión de la geometría, mientras que los dibujos PDF o DWG/DXF deben identificar claramente las dimensiones, tolerancias, materiales y requisitos de superficie.
Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.proporciona a Xiangxing Xin soporte de fabricación directa para componentes de viviendas complejos que combinan torneado y fresado en lugar de depender de estructuras estándar disponibles en el mercado.

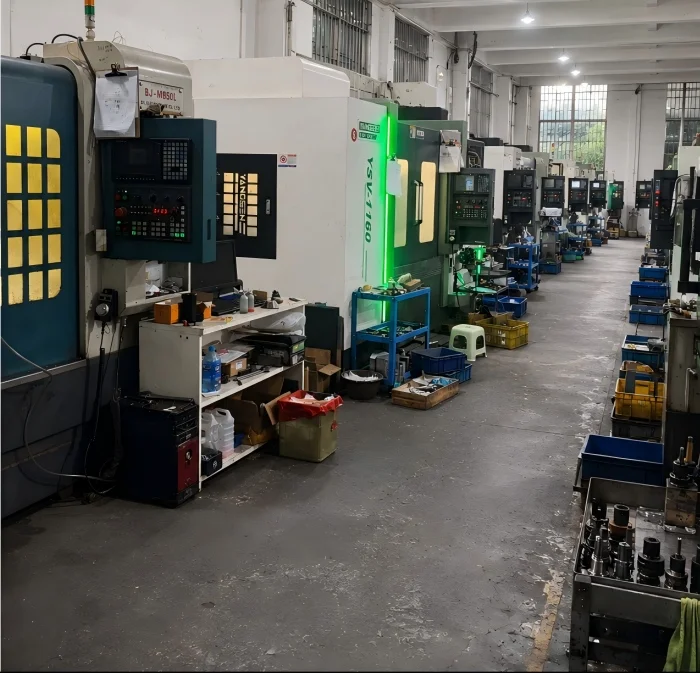

La fábrica cuenta con tornos CNC y equipos de torneado y fresado para cuerpos cilíndricos, ejes, hombros y funciones de fresado secundario dentro de un flujo de trabajo de producción.
Para ventanas abiertas, cavidades profundas, características laterales o direcciones de entrada de herramientas difíciles, el mecanizado multieje proporciona más opciones para la planificación de procesos.
Producir el cuerpo como un único componente mecanizado puede reducir las uniones soldadas o piezas ensambladas separadas, lo cual resulta útil cuando la consistencia posicional es más importante que simplemente minimizar el tiempo de mecanizado.
Para la carcasa cilíndrica de lado abierto mecanizada por CNC de precisión, la inspección puede centrarse en la relación entre el vástago superior, el cuerpo cilíndrico principal, la cavidad interna y la característica de montaje inferior, que son más importantes para el ensamblaje final que las superficies cosméticas por sí solas.
La cantidad mínima de pedido comienza a partir de 1 pieza, con un tiempo de entrega típico del prototipo de 3 a 5 días y la producción por lotes de alrededor de 10 a 15 días después del dibujo y la confirmación del proceso.
