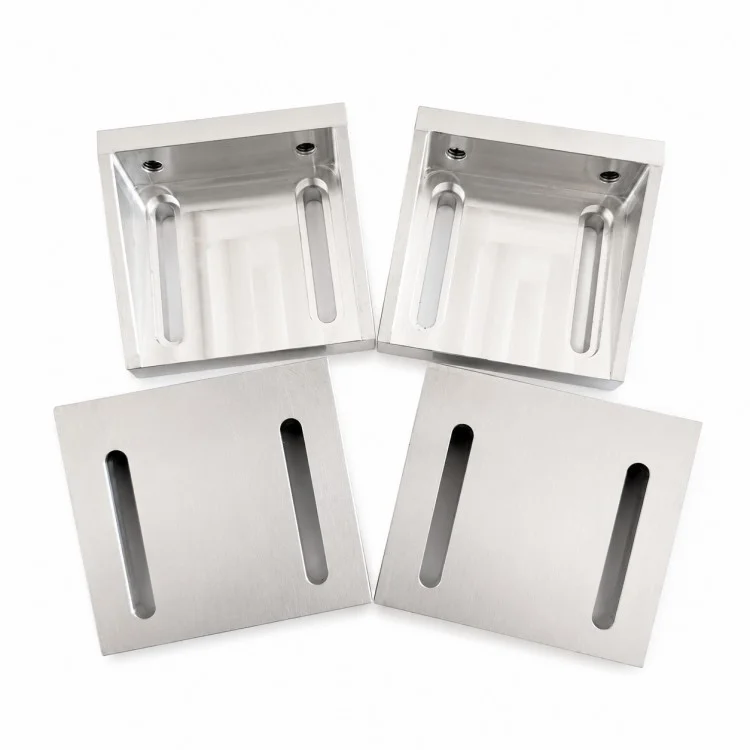

Como fabricante de placas de fijación ranuradas mecanizadas por CNC de precisión, Xiangxing Xin respalda proyectos de herramientas y accesorios que requieren posicionamiento ajustable, superficies de montaje estables y diseños de orificios no estándar. Las ranuras alargadas proporcionan recorrido de instalación, mientras que las superficies mecanizadas planas se pueden utilizar como referencias de montaje, posicionamiento, soporte o sujeción.
Dependiendo del diseño del dispositivo, la placa puede incluir cavidades empotradas, orificios roscados, avellanados, orificios de ubicación y características de montaje adicionales. La longitud y el ancho de la ranura, el espaciado, el espesor de la placa y las superficies de referencia se pueden controlar de acuerdo con el dibujo técnico aprobado, lo que permite que el componente se ajuste a diseños específicos de maquinaria y herramientas.
El fresado CNC es adecuado para producir superficies planas, ranuras alargadas, perfiles externos y áreas empotradas. Luego se puede taladrar y roscar para montar orificios, ubicar posiciones y características roscadas. El desbarbado, tratamiento de cantos, limpieza y acabado superficial adecuado se pueden realizar según las necesidades técnicas del proyecto.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. puede evaluar aleaciones de aluminio, acero inoxidable, acero al carbono, latón y otros materiales mecanizables según la rigidez, el peso de los componentes, la resistencia a la corrosión, las condiciones de desgaste y los requisitos de la aplicación. En el plan de inspección se pueden incluir dimensiones críticas como la geometría de la ranura, la posición del orificio, la planitud y las superficies de contacto.
Para accesorios que requieren ajuste posicional y soporte estructural estable, esta placa de herramientas mecanizada se puede producir alrededor del espacio de instalación real del cliente, el método de sujeción y los componentes acoplados en lugar de limitarse a las dimensiones de la placa estándar.
| Parámetro | Detalles |
| Nombre del producto | Placa de fijación ranurada mecanizada por CNC de precisión |
| Marca | Xiangxing Xin |
| Compañía | Xiamen Xiangxing Xin Industria y Comercio Co., Ltd. |
| Tipo de producto | Placa de fijación ranurada/placa de herramientas |
| Estructura principal | Placa plana, ranuras alargadas, bolsillos opcionales y orificios de montaje |
| Fabricación | Fresado CNC, mecanizado de ranuras, taladrado, roscado |
| Longitud de la placa | Según el dibujo del cliente |
| Ancho de la placa | Según el dibujo del cliente |
| Espesor de la placa | Según el dibujo del cliente |
| Longitud de la ranura | Según el dibujo del cliente |
| Ancho de ranura | Según el dibujo del cliente |
| Espaciado de ranuras | Según el dibujo del cliente |
| Profundidad del bolsillo | Según el dibujo del cliente |
| Características del agujero/rosca | Según el dibujo del cliente |
| Material | Según dibujo y aplicación |
| Tolerancia | Según requisitos funcionales |
| Acabado superficial | Acabado mecanizado o tratamiento especificado |
| Solicitud | Accesorios, Herramientas, Sistemas de Posicionamiento, Montaje Mecánico |
| Tipo de producción | Producción basada en dibujos/basada en muestras |
| Cantidad mínima de pedido | Por confirmar |
| Plazo de entrega | Confirmado después de la revisión del dibujo |
| Inspección | Según Dibujo Técnico Aprobado |
Las ranuras alargadas proporcionan un movimiento controlado durante la instalación, lo que permite ajustar la posición final antes de la fijación.
Se pueden mecanizar ranuras, cavidades, orificios de localización, orificios roscados y superficies de referencia en una placa según el diseño del conjunto.

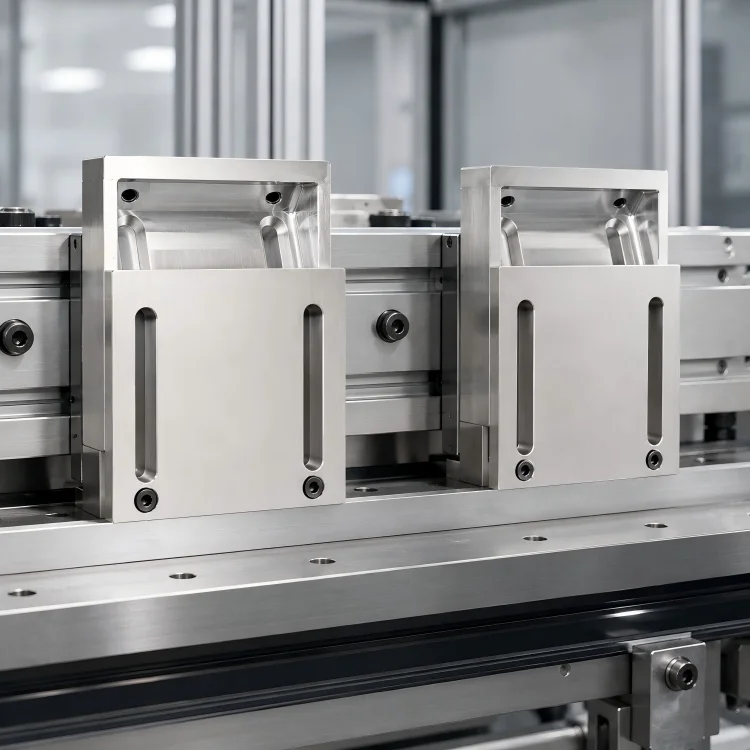

Las áreas mecanizadas planas pueden servir como referencias de ubicación, soporte o sujeción para conjuntos de herramientas y equipos.
La posición de las ranuras, el espaciado, el espesor de la placa, la disposición de los orificios y las características empotradas se pueden producir alrededor del dispositivo real en lugar de dimensiones estándar.
El material se puede seleccionar según la rigidez, el peso del componente, la resistencia al desgaste, la resistencia a la corrosión y las condiciones de trabajo.
| Paso del proceso | Descripción |
| Revisión de dibujo | Confirme las dimensiones de la placa, la disposición de las ranuras, las posiciones de los orificios, las tolerancias y los requisitos de ensamblaje. |
| Preparación de materiales | Preparar material y dimensiones en blanco según ficha técnica homologada. |
| Fresado de referencia | Establecer superficies de referencia estables para el mecanizado posterior. |
| Fresado en desbaste | Retire el exceso de material y forme la geometría básica de la placa. |
| Mecanizado de ranuras | Produzca ranuras alargadas al largo, ancho y posición requeridos |
| Mecanizado de bolsillo | Mecanizar áreas empotradas cuando así lo requiera el diseño. |
| Perforación y roscado | Produzca orificios de montaje, orificios de ubicación y características roscadas. |
| Terminar el fresado | Termine importantes superficies planas y de contacto |
| Desbarbado | Elimina rebabas de mecanizado y bordes afilados. |
| Acabado de superficies | Aplicar el tratamiento específico cuando sea necesario. |
| Inspección | Verifique la geometría de la ranura, la posición del orificio, la planitud y las dimensiones de coincidencia de claves |
| Limpieza y embalaje | Limpiar y proteger las piezas terminadas antes del envío. |

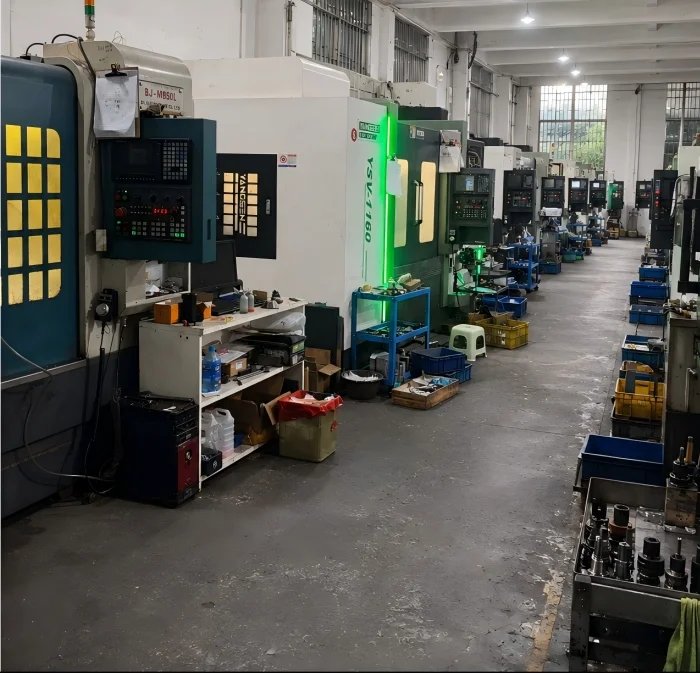

Para proyectos de accesorios no estándar, Xiangxing Xin proporciona producción directa en fábrica de placas de accesorios ranuradas mecanizadas con precisión CNC a través de Xiamen Xiangxing Xin Industry and Trade Co., Ltd., apoyando la coordinación técnica desde la revisión del dibujo hasta la repetición de la fabricación.
Los clientes pueden confirmar directamente las dimensiones de las ranuras, el espesor de la placa, las posiciones de los orificios, las superficies de referencia y los requisitos de tolerancia con el lado de mecanizado.
Se pueden revisar dibujos 2D, modelos 3D y muestras físicas para el desarrollo de herramientas y componentes de accesorios.
Se pueden coordinar ranuras, cavidades empotradas, orificios de montaje, posiciones roscadas y superficies de referencia dentro de un proyecto de mecanizado.
Antes del mecanizado, se pueden revisar el recorrido de la ranura, la holgura de montaje, las superficies de referencia y las posiciones de acoplamiento de acuerdo con la aplicación real del dispositivo.
Los materiales se pueden evaluar según su rigidez, peso, resistencia al desgaste, resistencia a la corrosión y condiciones de funcionamiento.
Xiangxing Xin apoya la evaluación de prototipos y la repetición de la fabricación después de que se confirmen las dimensiones importantes y los requisitos técnicos.
