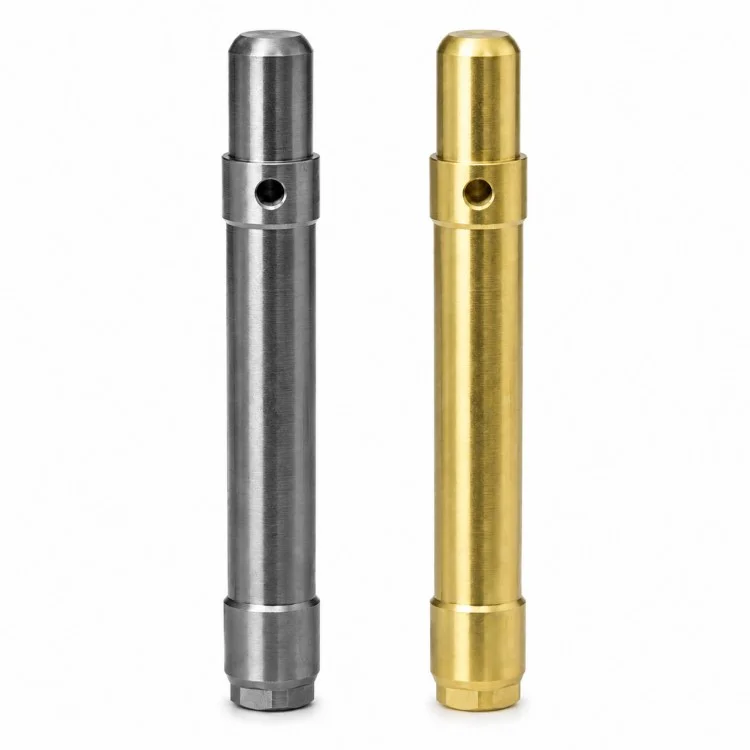

Xiangxing Xin fabrica ejes escalonados perforados transversalmente mecanizados con CNC de precisión para compradores OEM como fabricante directo, centrándose en las relaciones dimensionales que afectan el ensamblaje en lugar de tratar cada característica de forma independiente. La sección central larga proporciona la referencia cilíndrica principal, mientras que los hombros escalonados y los diámetros de los extremos se pueden usar para ubicación, soporte o conexión según el diseño del cliente.
Cerca de una sección escalonada se coloca un orificio transversal. Dependiendo del diseño del equipo, dicha característica puede usarse para un pasador, un elemento de bloqueo, un punto de sujeción u otra interfaz mecánica; su función real debe seguir el dibujo del cliente en lugar de asumirse durante la producción.
Para componentes de eje largo, la planificación del proceso también debe considerar la relación entre la longitud total, los diámetros de los muñones, las posiciones de los hombros y la ubicación de los orificios. Las secuencias de giro, los métodos de soporte y las operaciones de perforación secundarias apropiadas se seleccionan de acuerdo con la geometría para que las áreas de contacto importantes permanezcan correctamente relacionadas con el punto de referencia de rotación principal.

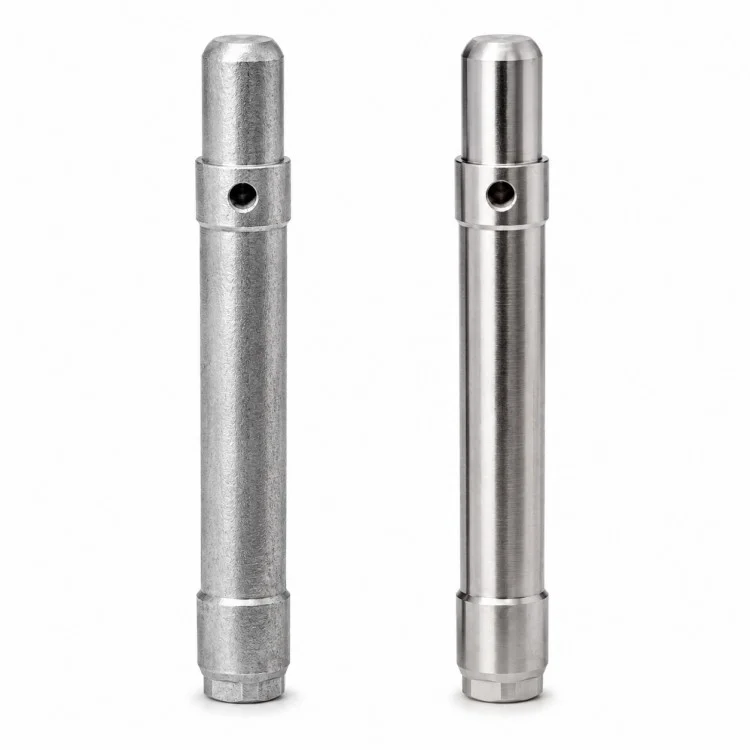

La selección de materiales puede adaptarse a los requisitos de resistencia, desgaste, corrosión y peso. Se podrá considerar el acero inoxidable, el acero al carbono, el acero aleado, la aleación de aluminio, el latón u otros metales mecanizables cuando sea técnicamente adecuado. El tratamiento térmico, molienda, enchapado u otros procesos secundarios se aplican sólo cuando lo requiere la especificación técnica.
Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.Puede incluir el diámetro del eje, el espaciado de los hombros, la posición del orificio transversal, las características de los extremos y las dimensiones de acoplamiento críticas en el plan de inspección. Este enfoque es adecuado para proyectos de equipos no estándar donde el ajuste mecánico confiable es más importante que simplemente hacer coincidir un eje de catálogo general.

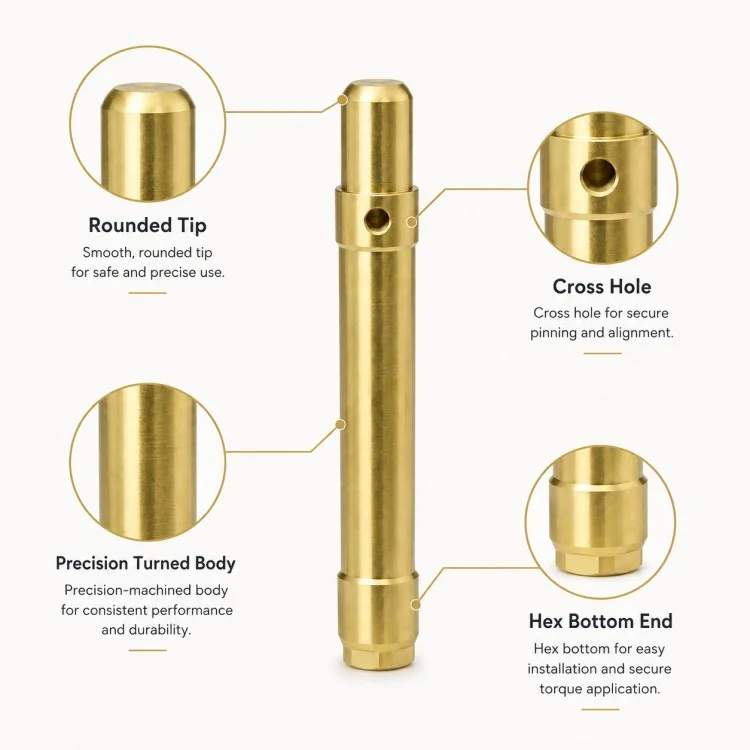

Se pueden integrar diferentes diámetros de eje y hombros en un componente, lo que permite coordinar varias áreas de ubicación y acoplamiento en el mismo cuerpo giratorio.
El orificio transversal se puede colocar de acuerdo con su relación con el hombro cercano y el punto de referencia del eje, lo cual es importante cuando el orificio participa en la fijación, el bloqueo o el ensamblaje.
Los componentes cilíndricos largos requieren atención al soporte, la secuencia de mecanizado y las relaciones dimensionales en lugar de simplemente girar cada diámetro de forma independiente.
Se pueden incorporar chaflanes, diámetros reducidos, planos u otras estructuras de extremo según el equipo de acoplamiento y el método de instalación.
Las dimensiones se definen alrededor de la interfaz de ensamblaje real, lo que hace que el componente sea adecuado para maquinaria no estándar donde los ejes del catálogo no coinciden con la geometría requerida.

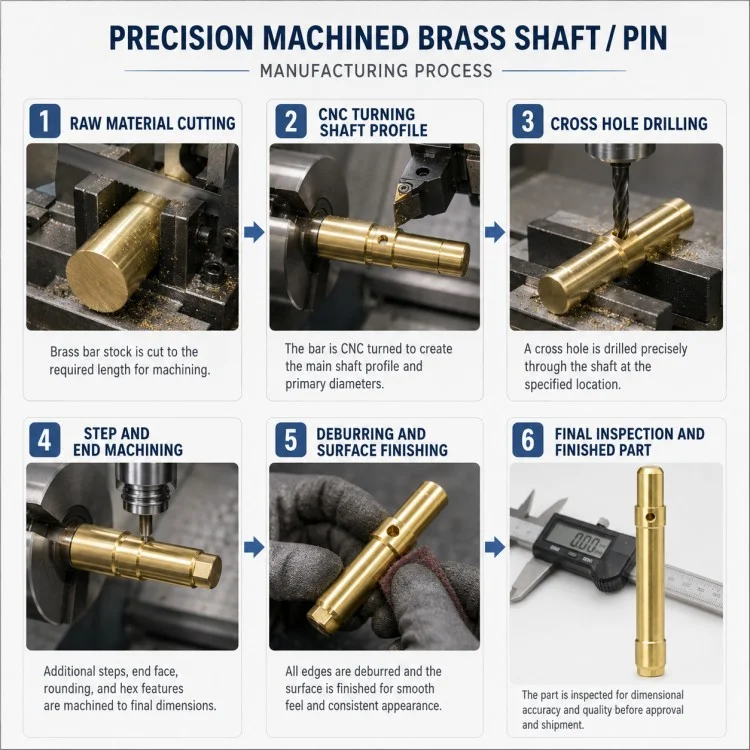

La producción de un eje escalonado con perforación transversal mecanizado por CNC de precisión requiere que la referencia de giro y la característica transversal se planifiquen como un sistema de mecanizado en lugar de operaciones no relacionadas.
| Etapa del proceso | Punto de control principal |
| Revisión de dibujo | Identifique muñones, hombros, orificios transversales y dimensiones de acoplamiento críticas. |
| Preparación de Materia Prima | Seleccione el material de barra y el margen de mecanizado adecuados |
| Preparación del centro/datum | Establecer referencias estables para el mecanizado de ejes largos |
| Torneado áspero | Formar diámetros principales y geometría escalonada. |
| Torneado semiacabado | Refinar revistas, hombros y secciones finales |
| Mecanizado de orificios transversales | Taladre o mecanice la característica transversal en la posición especificada |
| Mecanizado de características finales | Chaflanes completos, secciones reducidas u otra geometría especificada |
| Tratamiento térmico opcional | Se aplica sólo cuando las propiedades del material o la dureza lo requieren. |
| Acabado de torneado/rectificado | Terminar los diarios críticos cuando se especifique |
| Desbarbado | Elimina rebabas alrededor de agujeros, hombros y bordes. |
| Inspección final | Verifique el diámetro, el espaciado, la posición del orificio transversal y las dimensiones de acoplamiento |
| Limpieza y protección | Preparar los componentes terminados para el envío. |
| Artículo de comparación | Eje mecanizado basado en planos | Eje/pasador estándar |
| Diámetros de eje | Múltiples diámetros pueden seguir al ensamblaje real | Generalmente limitado a la geometría estándar. |
| Posición del hombro | Definido según la disposición del equipo. | Corregido por diseño de catálogo. |
| Agujero cruzado | La posición y el diámetro pueden seguir el dibujo. | A menudo no están disponibles o están estandarizados |
| Geometría final | Puede incorporar transiciones y características específicas. | Opciones limitadas |
| Superficies de contacto | Producido alrededor de componentes conectados reales. | Diseñado para uso general |
| Ruta de materiales | Seleccionado según las condiciones de trabajo. | Grados estándar comunes |
| Solicitud | Maquinaria OEM no estándar | Uso mecánico general |
Sí. El diámetro del orificio, la posición axial y la relación con el hombro cercano pueden seguir el dibujo aprobado.
Sí. Se pueden mecanizar múltiples muñones, hombros y secciones escalonadas de acuerdo con las interfaces de acoplamiento requeridas.
No. El rectificado depende de la tolerancia, el acabado de la superficie, el ajuste y los requisitos funcionales. Sólo debe agregarse cuando sea técnicamente necesario.
Sí. Según el diseño del equipo se pueden producir chaflanes, diámetros reducidos, planos u otras características finales.
Se prefiere un dibujo 2D o un modelo 3D, junto con el material, la cantidad, las tolerancias, los requisitos de la superficie y la información sobre las áreas de contacto críticas.
Sí, sujeto a revisión de ingeniería. Los cambios de materiales pueden afectar el mecanizado, la resistencia, el comportamiento de desgaste y el acabado posterior.
Esto depende de la aplicación, pero los diámetros de los muñones, el espaciado de los hombros, la posición de los orificios transversales y las áreas de acoplamiento suelen ser importantes en este tipo de eje.
Para proyectos de ejes largos no estándar,Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.utiliza el enfoque de fabricación de Xiangxing Xin para respaldar la producción de ejes escalonados con perforación transversal mecanizados con precisión CNC desde la revisión del proceso hasta la repetición de pedidos.
La ruta de mecanizado se puede construir alrededor de la referencia del eje principal de modo que los muñones, los hombros y las características transversales se controlen como geometría funcional relacionada.
La secuencia del proceso y la sujeción de piezas se pueden seleccionar según las relaciones de longitud y diámetro del eje en lugar de aplicar la misma configuración utilizada para piezas cilíndricas cortas.
Las operaciones de torneado y de agujeros transversales se pueden planificar juntas para reducir cambios innecesarios de datos de referencia durante la producción.
Las áreas de ajuste críticas, los hombros, las posiciones de los orificios y las estructuras de los extremos se pueden identificar antes de la producción, de modo que el esfuerzo de inspección se centra en las dimensiones que realmente afectan el ensamblaje.
Después de que se haya verificado una pieza nueva, la información del proceso confirmada se puede trasladar a una fabricación repetida posterior en lugar de reconstruir la ruta técnica desde cero.
Xiangxing XinPuede coordinar torneado, taladrado, fresado opcional, tratamiento térmico, rectificado y acabado de superficies de acuerdo con el diseño específico del eje.
