Para los fabricantes de equipos originales, Xiangxing Xin es un fabricante de ejes escalonados con bridas mecanizados por CNC de precisión centrado en ejes donde varios diámetros y referencias axiales deben funcionar juntos. En lugar de utilizar una superficie cilíndrica continua, el componente combina múltiples muñones, hombros de transición y una brida integral para que se puedan ubicar diferentes piezas coincidentes en posiciones definidas a lo largo del mismo eje de rotación.
La brida es especialmente importante en esta estructura. Puede actuar como tope axial, referencia de montaje o punto de separación entre dos zonas de montaje, según el diseño del equipo. Por lo tanto, es necesario considerar la posición de su cara y su espesor junto con los diámetros del eje adyacente en lugar de inspeccionarlos como una característica externa aislada.
A lo largo del eje se distribuyen varias secciones escalonadas. Estas áreas pueden tener diferentes requisitos de ajuste, lo que significa que un muñón podría servir como superficie de ubicación mientras que otra sección solo proporciona espacio libre o soporte estructural. Por lo tanto, las tolerancias finales deben seguir la función real de cada diámetro indicada en el plano del cliente.
La planificación del proceso para este tipo de piezas normalmente comienza con un punto de referencia de torneado estable. El torneado de desbaste y acabado se organiza alrededor de la secuencia del muñón, las posiciones de los hombros y las caras de las bridas. Cuando se especifican ajustes de funcionamiento o requisitos de superficie más ajustados, las áreas cilíndricas seleccionadas pueden recibir acabado o rectificado adicional después de las operaciones principales de torneado.

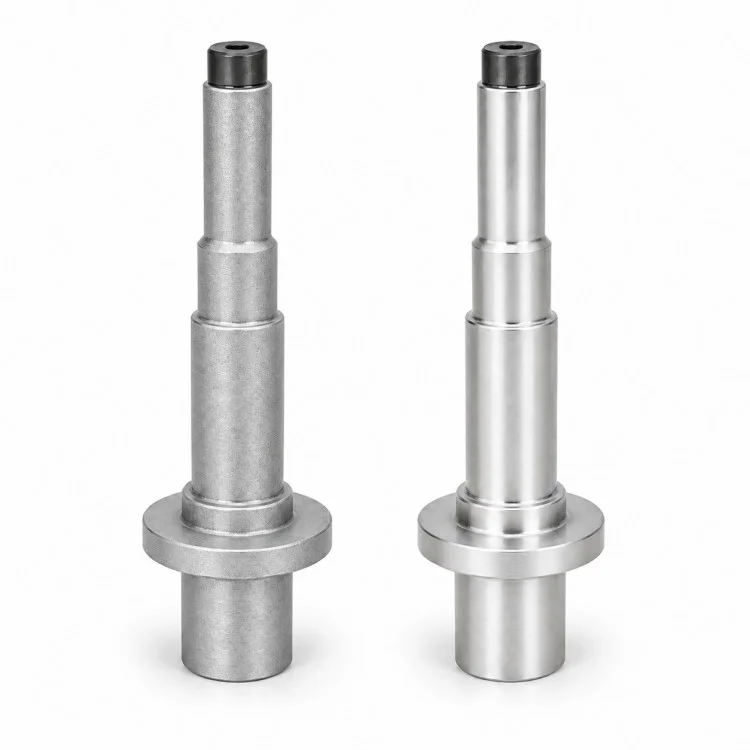

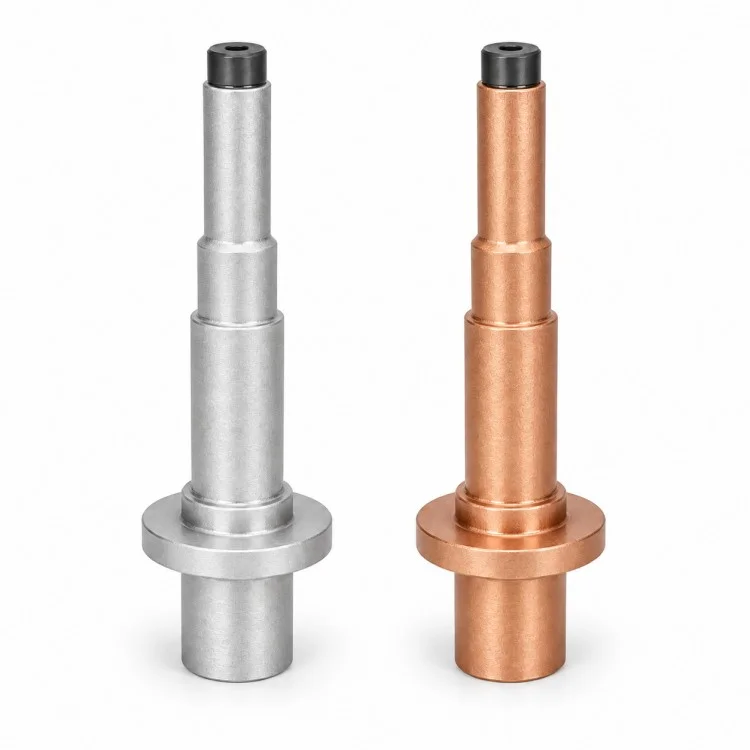

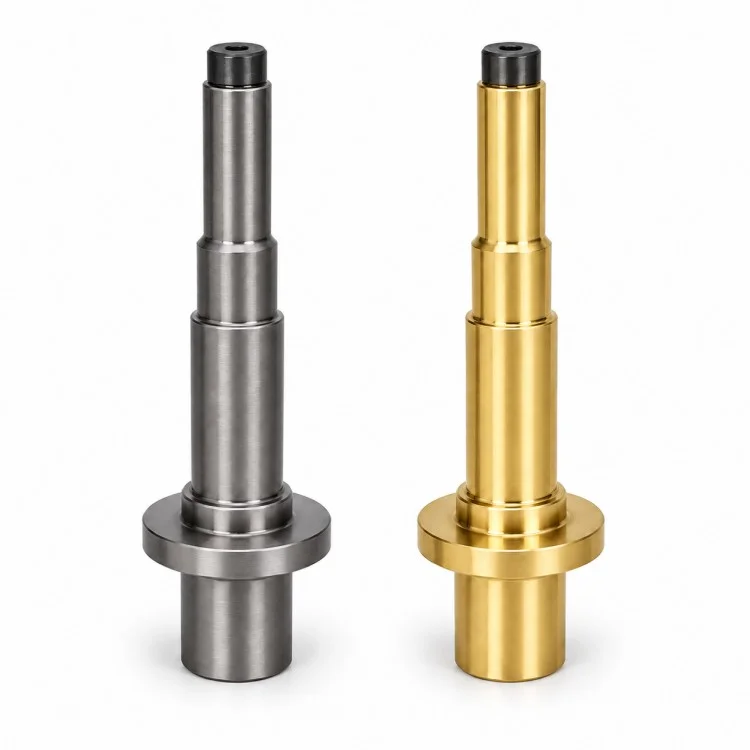

Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.puede fabricar este tipo de eje en aleaciones de aluminio apropiadas, aceros inoxidables, aceros al carbono/aleados, latón y otros materiales mecanizables confirmados. La inspección puede centrarse en las transiciones de diámetro, las distancias axiales, las caras de las bridas, la longitud total y otras dimensiones que influyen directamente en la instalación y la alineación mecánica.
| Parámetro | Detalles |
| Nombre del producto | Eje escalonado con brida mecanizado CNC de precisión |
| Marca | Xiangxing Xin |
| Compañía | Xiamen Xiangxing Xin Industria y Comercio Co., Ltd. |
| Tipo de producto | Eje de varios pasos con bridas |
| Proceso principal | Torneado CNC / Torneado según sea necesario |
| Diámetros de eje | Según el dibujo |
| Longitudes de las revistas | Según diseño de montaje |
| Posiciones de hombros | Según la especificación del cliente |
| Diámetro de brida | Según el dibujo |
| Espesor de brida | Según el requisito de ubicación axial |
| Características finales | Extremo escalonado/agujero/chaflán según lo especificado |
| Material | Aluminio, acero inoxidable, acero al carbono/aleación, latón, etc. |
| Tolerancia | Asignados según área funcional |
| Rugosidad de la superficie | Según Dibujo Técnico |
| Tratamiento térmico | Disponible cuando se especifica |
| Tratamiento superficial | Según Material y Aplicación |
| Base de producción | Dibujo 2D / Modelo 3D / Muestra |

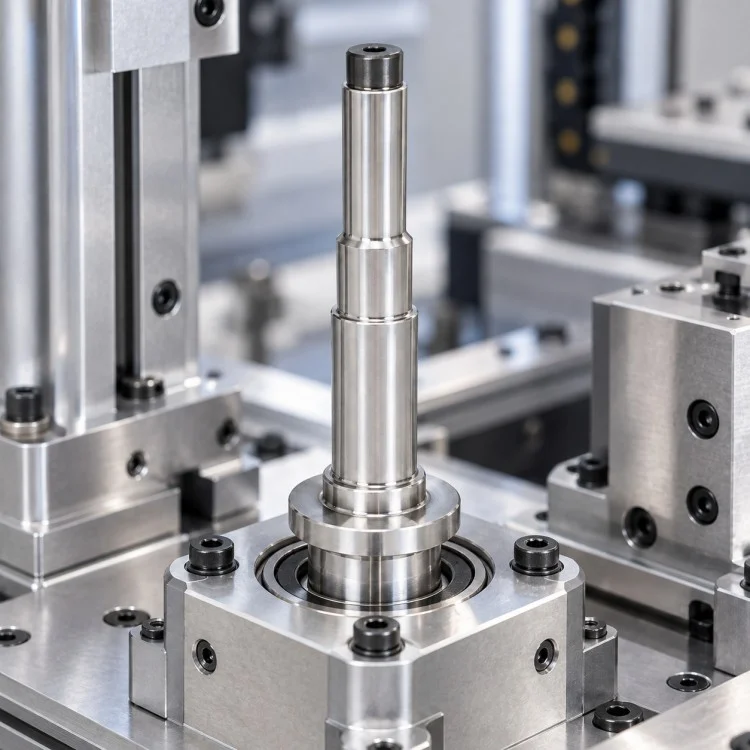

| Uso típico | Maquinaria OEM, Conjuntos rotativos, Sistemas de posicionamiento |

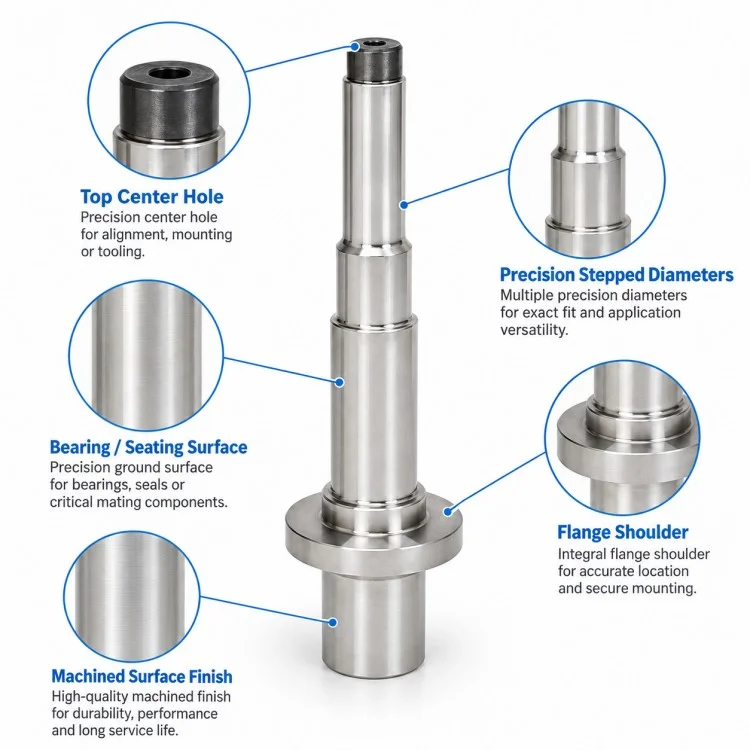

A diferentes secciones del eje se les pueden asignar diferentes diámetros y requisitos de ajuste, lo que permite que un componente interactúe con varias piezas coincidentes.
La brida crea una referencia axial positiva sin requerir un collar separado en diseños donde se prefiere un tope integrado.
Múltiples hombros separan los muñones funcionales y ayudan a establecer la posición de instalación de rodamientos, manguitos u otros componentes cilíndricos.
Para un eje escalonado con brida mecanizado por CNC de precisión, las distancias axiales entre los hombros y la brida pueden ser tan importantes como los diámetros individuales porque estas dimensiones determinan dónde se asientan las piezas coincidentes después del ensamblaje.
Sólo las superficies que realmente requieren ajustes de precisión necesitan un control más estricto, mientras que las áreas estructurales no críticas pueden seguir tolerancias generales apropiadas.

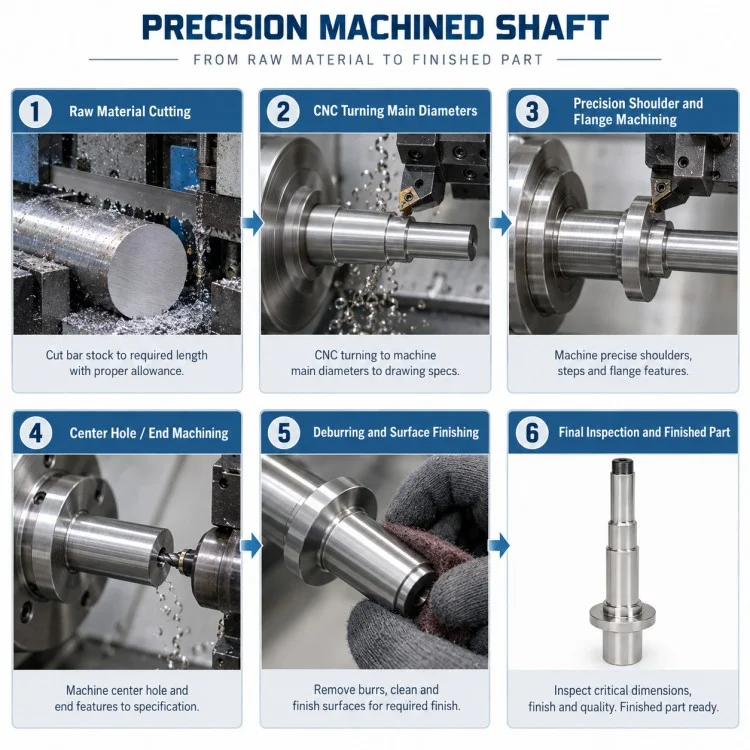

| Etapa del proceso | Enfoque principal |
| Revisión de dibujo | Clasifique muñones de ubicación, secciones de espacio libre, caras de bridas y dimensiones axiales críticas. |
| Preparación de materiales | Seleccione la barra/pieza forjada adecuada y reserve el margen de mecanizado |
| Torneado áspero | Establecer los perfiles exteriores principales y la brida en blanco. |
| Paso de giro | Forme diferentes diámetros de eje y transiciones de hombro. |
| Mecanizado de bridas | Acabado de diámetro, espesor y caras de referencia de la brida. |
| Procesamiento de características finales | Diámetros de extremo pequeños completos, orificios o geometría de extremo especificada |
| Inspección semiacabada | Verificar la tolerancia de mecanizado en revistas importantes |
| Terminar de girar | Diámetros funcionales completos y superficies de referencia axiales. |
| Rectificado opcional | Usado solo en diarios de precisión específicos |
| Desbarbado | Elimina las rebabas alrededor de los hombros y las transiciones. |
| Medición final | Confirme el diámetro del muñón, la distancia del hombro, la posición de la brida y la longitud total |
Sí. Las tolerancias se pueden asignar según la función de cada muñón en lugar de aplicar una tolerancia a todo el eje.
Sí. Cuando la brida determina la posición del ensamblaje, la ubicación de su cara se puede tratar como una dimensión de referencia clave.
Sí, cuando el dibujo requiera un ajuste o acabado superficial que haga adecuado el esmerilado.
Si el plano del cliente y la ruta del material son adecuados, el eje escalonado y la brida se pueden fabricar como un componente integrado.
La información más útil incluye todos los diámetros de eje, longitudes axiales, dimensiones de bridas, tolerancias de ajuste, rugosidad de la superficie, material, tratamiento térmico y cantidad de pedido.
No. Los asientos de los cojinetes, los muñones de ubicación y las superficies estructurales generales pueden tener diferentes requisitos de rugosidad según la función.
Sí. Las cantidades de prototipo se pueden utilizar para verificar los ajustes clave y las dimensiones del ensamblaje antes de repetir la producción.
Para proyectos de ejes de varios pasos, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. proporciona a Xiangxing Xin soporte de fabricación directa para ejes escalonados con bridas mecanizados por CNC de precisión, desde la revisión técnica hasta la inspección y la repetición de la producción.

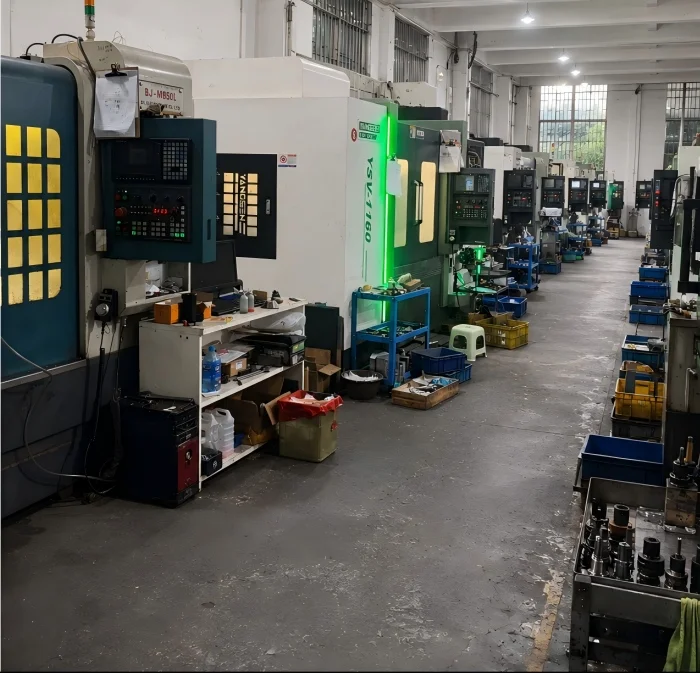

La fábrica combina equipos de torneado CNC y torno-fresado, lo que permite coordinar geometrías basadas en ejes y detalles no rotacionales adicionales de acuerdo con el diseño de la pieza.
En lugar de imponer tolerancias innecesariamente estrictas en todo el componente, la revisión de ingeniería puede identificar los verdaderos asientos de los rodamientos, ubicar los muñones y las superficies de referencia axial antes del mecanizado.
CMM, medición de altura, inspección de rugosidad, micrómetros y otros equipos de inspección se pueden seleccionar de acuerdo con los requisitos dimensionales reales.
Se pueden aceptar pedidos de prototipos de una sola pieza, lo que permite verificar nuevos diseños de ejes antes de pasar a cantidades de producción regulares.
Cuando el dibujo lo requiere, el tratamiento térmico, el tratamiento superficial y los procesos subcontratados relacionados se pueden coordinar dentro de la ruta de fabricación.
Una vez que se confirman las dimensiones críticas y las superficies funcionales, los puntos de proceso e inspección se pueden mantener para la producción posterior, lo que ayuda a mejorar la repetibilidad entre lotes.
