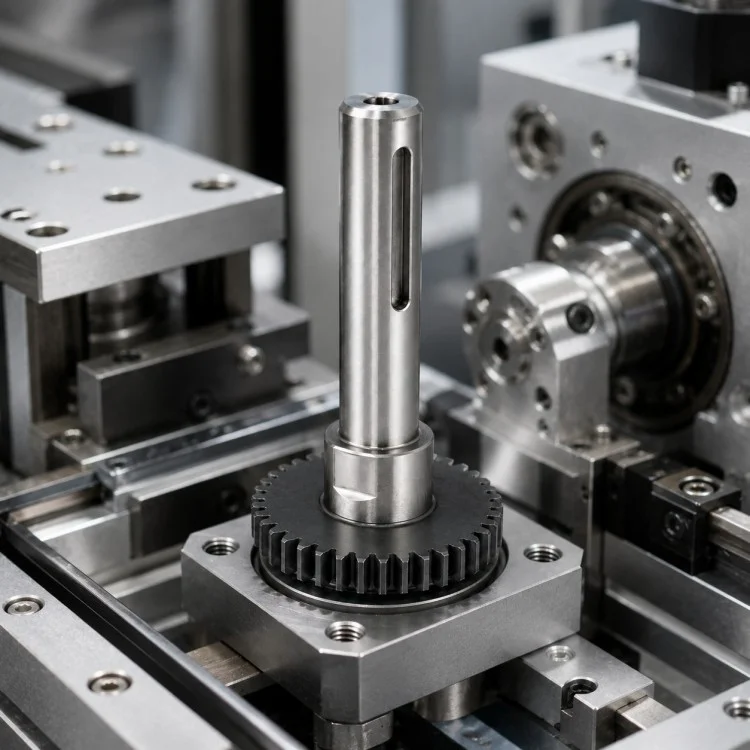

Para proyectos de transmisión, Xiangxing Xin se desempeña como fabricante de ejes de engranaje recto mecanizados por CNC de precisión para componentes rotativos integrados que combinan una sección de engranaje de dientes rectos con características de eje escalonado. Esta disposición de una sola pieza puede simplificar la interfaz entre el engranaje y el eje al tiempo que permite planificar los muñones, los hombros y la referencia del engranaje alrededor del mismo componente.
La sección del eje puede incluir múltiples diámetros, cojinetes o muñones de ubicación, un orificio axial, una ranura longitudinal y otras características de ensamblaje especificadas por el cliente. Para este tipo de piezas, la atención no se limita a las dimensiones individuales; La relación entre el eje del engranaje, los muñones del eje y las superficies de montaje funcionales también es importante para acoplarse con rodamientos, acoplamientos o conjuntos de transmisión.
La planificación del proceso normalmente comienza con el dato de rotación primario. Los diámetros y hombros del eje se forman primero o se reservan para un acabado posterior según el dibujo, mientras que la pieza en bruto del engranaje y la sección de dientes se preparan alrededor de la referencia requerida. Luego se organizan el fresado de ranuras, la perforación y otras características secundarias de manera que cada característica permanezca correctamente relacionada con la geometría del eje principal.

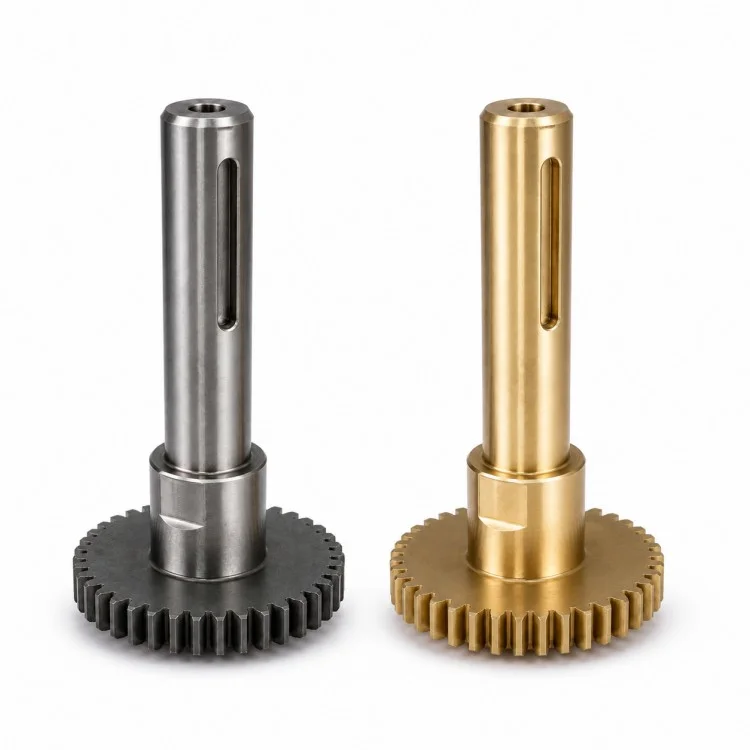

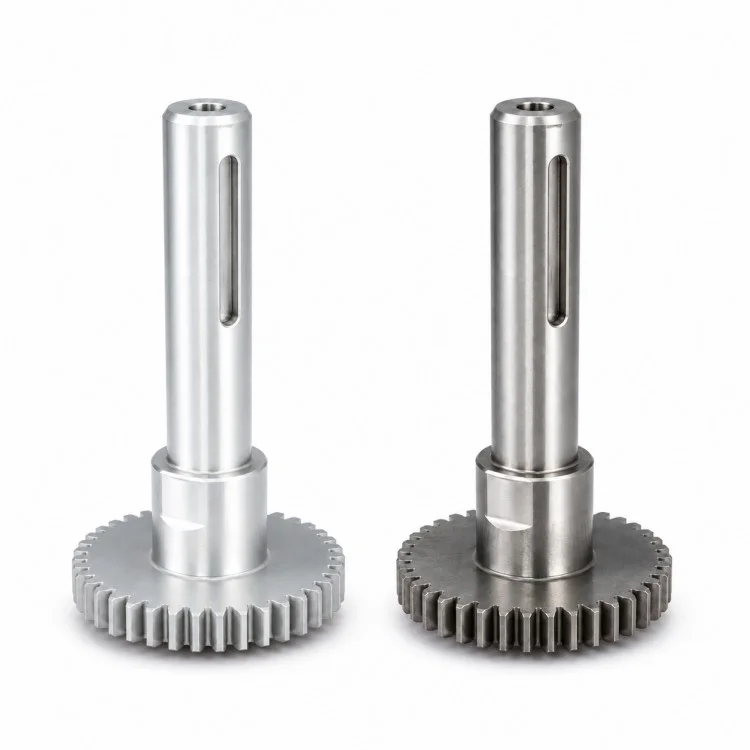

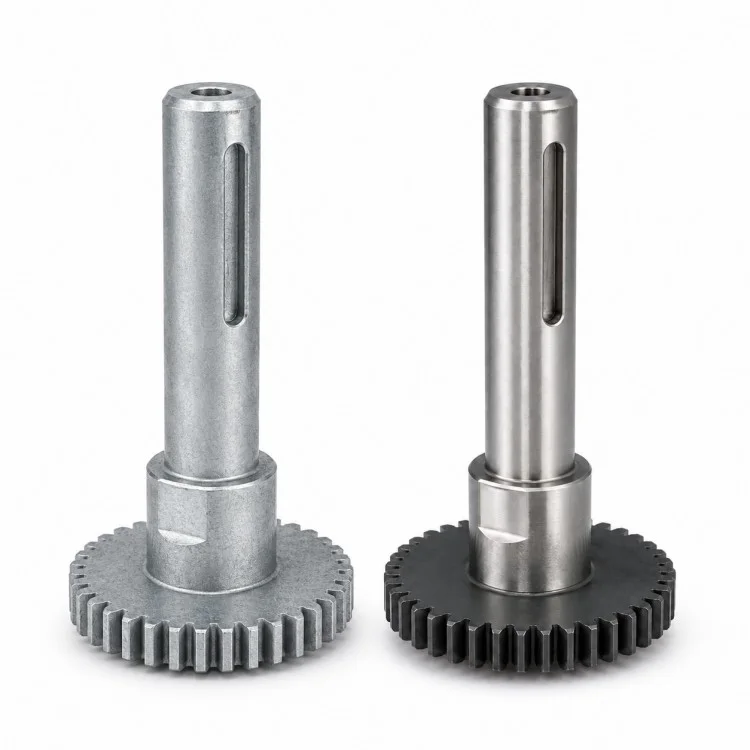

Los materiales se pueden seleccionar según la carga transmitida, los requisitos de desgaste, el entorno de corrosión y el tratamiento posterior. Se puede considerar acero al carbono, acero aleado, acero inoxidable, aleación de aluminio, latón u otros materiales mecanizables cuando sea técnicamente apropiado. El tratamiento térmico, el esmerilado, el recubrimiento u otras operaciones de acabado se introducen sólo cuando lo requiere el dibujo o la aplicación real.
Para el control de producción,Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.Puede centrar la inspección en los diámetros de los ejes, las dimensiones relacionadas con los engranajes, las posiciones de los hombros, las ubicaciones de los orificios, la geometría de las ranuras y la relación posicional de las superficies funcionales. Esto hace que el componente sea adecuado para maquinaria OEM donde es necesario considerar en conjunto la precisión de la transmisión y el ajuste mecánico repetible.

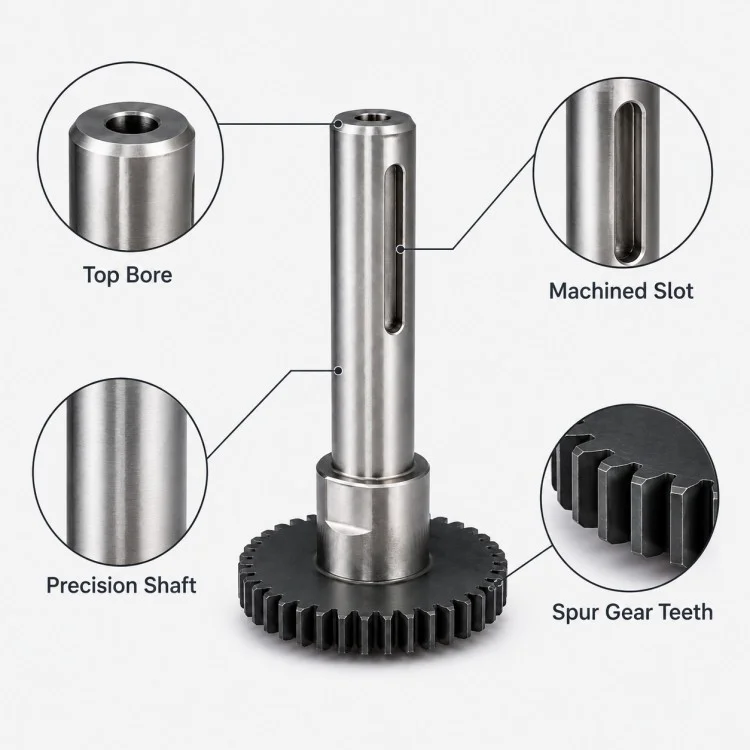

La sección de engranaje y el cuerpo del eje están formados como un componente mecánico, lo que reduce la necesidad de una interfaz de unión de engranaje a eje separada en los diseños aplicables.
Se pueden disponer muñones y hombros escalonados para ubicación, soporte de rodamiento, posicionamiento axial o conexión con otros elementos de transmisión.
La ranura axial visible se puede mecanizar al ancho, largo, profundidad y posición especificados cuando el diseño requiere una característica de accionamiento, ubicación o ensamblaje.
Para un eje de engranaje recto mecanizado por CNC de precisión, la relación posicional entre la sección del engranaje y los muñones del eje principal se puede tratar como parte del plan general de mecanizado e inspección en lugar de características no relacionadas.
Los materiales y los procesos posteriores se pueden seleccionar en función de las condiciones reales de torque, desgaste, corrosión y ensamblaje en lugar de utilizar una solución de material fija para cada proyecto.

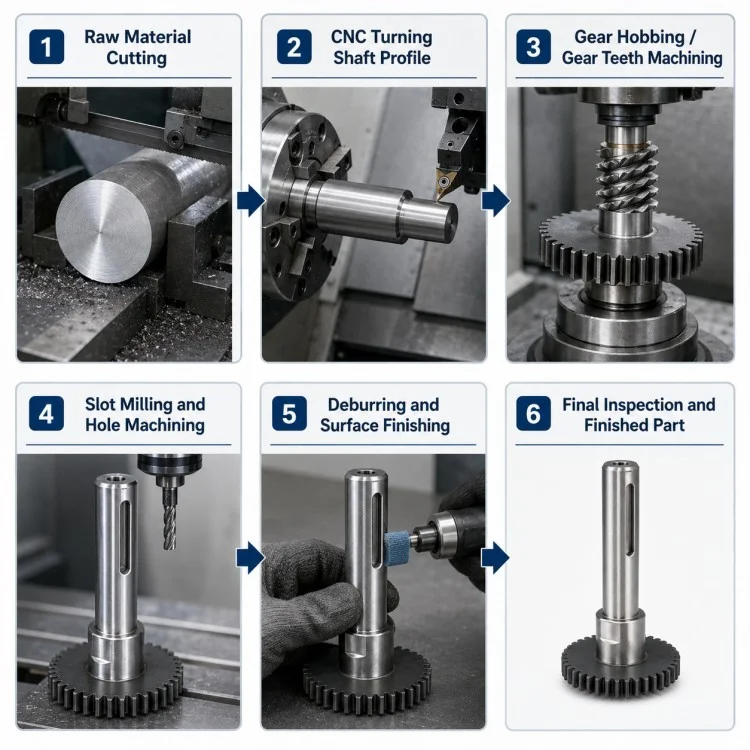

| Etapa del proceso | Enfoque principal |
| Revisión de planos y referencias | Identifique datos de engranajes, muñones de eje, hombros, ranuras y características de acoplamiento críticas |
| Preparación de Materia Prima | Seleccione el material adecuado según el material y la geometría del acabado. |
| Torneado áspero | Establecer diámetros básicos de eje, hombros y geometría en bruto de engranajes. |
| Refinamiento de datos | Preparar referencias rotacionales para el mecanizado posterior de engranajes y ejes. |
| Mecanizado de dientes de engranajes | Producir el perfil del engranaje de dientes rectos según la geometría especificada |
| Mecanizado de características del eje | Complete los muñones, escalones, caras extremas y características de orificios axiales requeridos |
| Mecanizado de ranuras | Frese la ranura longitudinal y otras características no rotacionales. |
| Tratamiento térmico opcional | Aplicar sólo cuando se especifiquen requisitos de dureza o propiedades mecánicas. |
| Acabado de Mecanizado / Rectificado | Termine revistas críticas o superficies funcionales cuando sea necesario |
| Desbarbado y acabado | Elimine los bordes afilados y complete el tratamiento de superficie especificado |
| Inspección final | Verifique las dimensiones relacionadas con los engranajes, los muñones del eje, la posición de las ranuras y las características de acoplamiento |
| Comparación | Eje de engranaje mecanizado integrado | Engranaje separado + conjunto de eje |
| Estructura de componentes | Engranaje y eje fabricados como una sola pieza. | Dos o más componentes separados |
| Interfaz de ensamblaje | Menos interfaces de unión de engranaje a eje | Requiere un método de conexión adicional |
| Planificación de datos | Los equipos y los diarios pueden compartir una estrategia de datos general | La relación de referencia también depende del ensamblaje. |
| Conteo de partes | Recuento reducido de componentes cuando corresponda | Más piezas individuales |
| Flexibilidad de diseño | Las características del eje, el engranaje y la ranura se pueden coordinar en un solo dibujo. | Cada componente puede requerir especificaciones separadas |
| Mantenimiento | Toda la unidad normalmente se trata como un solo componente. | En ocasiones, es posible que las piezas individuales se reemplacen por separado. |
| Mejor uso | Diseños OEM destinados a transmisión integrada. | Sistemas diseñados alrededor de componentes reemplazables de engranajes/ejes |
Sí. Proporcione la geometría del engranaje requerida y el dibujo técnico correspondiente para que la sección del diente y los requisitos de acoplamiento puedan revisarse juntos.
Sí. Los diámetros de muñón, las secciones escalonadas, los hombros y la longitud total se pueden fabricar alrededor de las interfaces reales del rodamiento y del conjunto.
Sí. Su ancho, largo, fondo y ubicación podrán seguir el plano aprobado. La función real debe confirmarse a partir del diseño del cliente antes de la producción.
No. El tratamiento térmico depende del material, la dureza, el desgaste y los requisitos mecánicos. Sólo debe incluirse cuando el diseño o las condiciones de operación lo requieran.
Además del material y la cantidad, los compradores deben proporcionar datos de los engranajes, diámetros del eje, longitud total, dimensiones de orificios y ranuras, tolerancias, requisitos de tratamiento térmico y superficies de contacto críticas.
Sí. Para piezas de transmisión no estándar, se puede utilizar la verificación de prototipos para confirmar los requisitos de mecanizado y ensamblaje antes de pasar a cantidades repetidas.
Potencialmente sí, pero el cambio de material puede afectar el mecanizado, la resistencia, el comportamiento de desgaste y el tratamiento posterior. Por lo tanto, el material debe confirmarse junto con los requisitos de la aplicación.

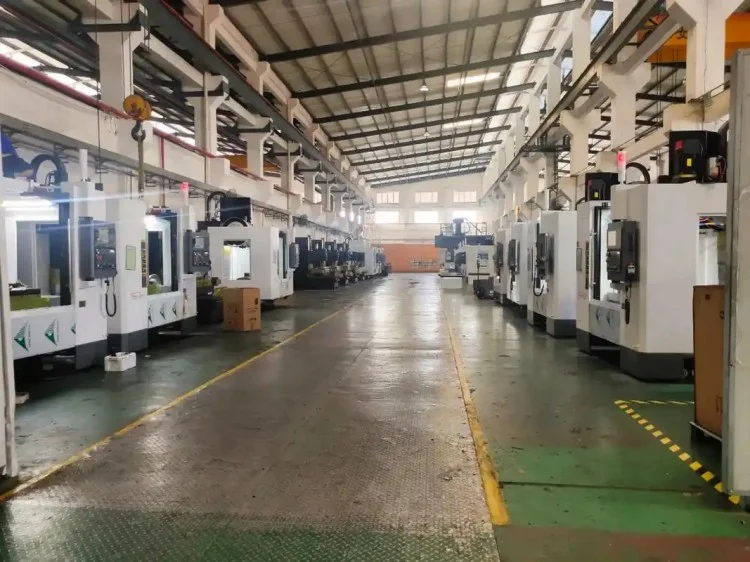

Para piezas de transmisión integradas, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. le otorga a Xiangxing Xin control directo de fabricación sobre proyectos de ejes de engranaje recto mecanizados por CNC de precisión, desde la revisión del proceso hasta la producción repetida.
En lugar de tratar el engranaje, los muñones, los hombros y la ranura como características separadas y no relacionadas, la ruta de mecanizado se puede planificar en torno a su relación funcional dentro de la misma pieza.
Antes de la producción, el equipo puede centrarse en las dimensiones que afectan la transmisión y el ensamblaje reales, incluidos los muñones del eje, la sección de dientes, los hombros, los orificios, las ranuras y las superficies de contacto.
Los proyectos OEM no se limitan a ejes de engranajes de catálogo. La longitud del eje, los diámetros escalonados, la configuración de las ranuras, las características de los extremos y la geometría del engranaje pueden seguir el diseño aprobado por el cliente.
Para componentes de transmisión nuevos, se puede utilizar una etapa de mecanizado inicial para verificar los requisitos funcionales y de ajuste antes de establecer condiciones de repetición de producción.
El torneado, el mecanizado de dientes de engranajes, el taladrado, el fresado de ranuras, el tratamiento térmico opcional y el acabado se pueden coordinar de acuerdo con la ruta real de la pieza, en lugar de forzar cada proyecto a seguir la misma secuencia de proceso.
Xiangxing Xinpuede organizar la inspección en torno a las características importantes para el ensamblaje y la transmisión en lugar de depender únicamente de las dimensiones externas generales.
