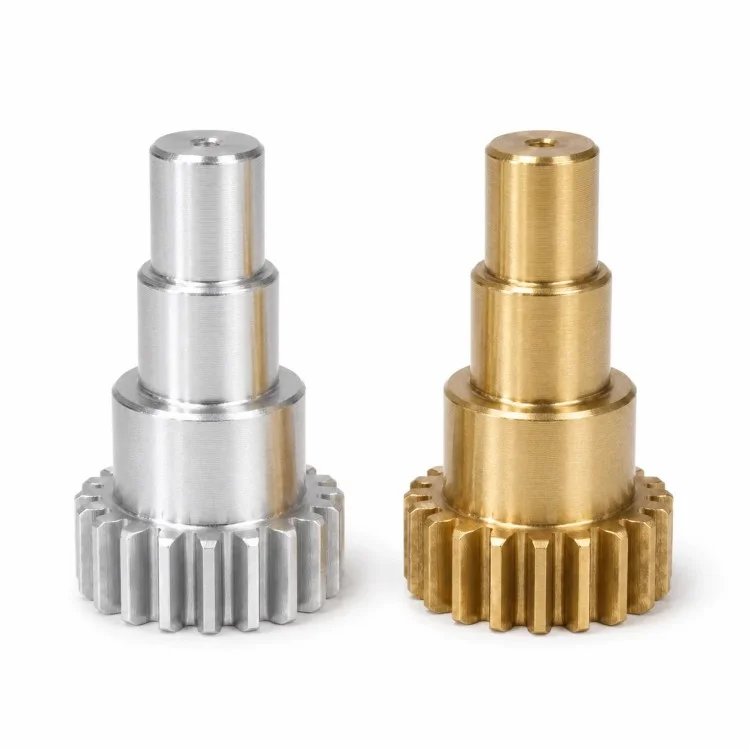

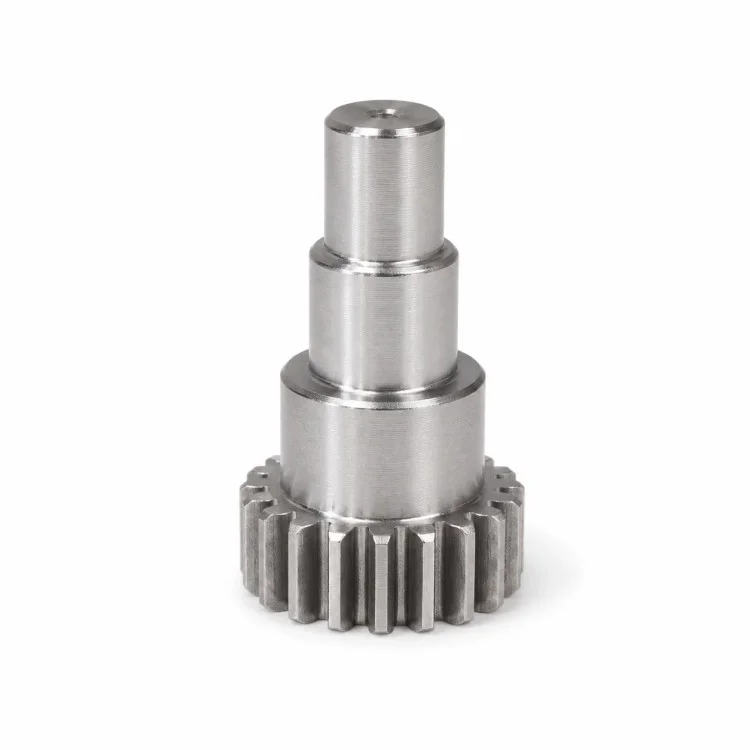

Para proyectos de transmisión OEM, Xiangxing Xin es un fabricante de ejes de engranaje recto escalonados mecanizados con precisión CNC centrado en componentes giratorios integrados donde el engranaje y el posicionamiento del eje deben controlarse juntos. El engranaje recto se mecaniza como parte del mismo componente que el eje escalonado, creando una relación mecánica directa entre la sección de dientes y los muñones giratorios.

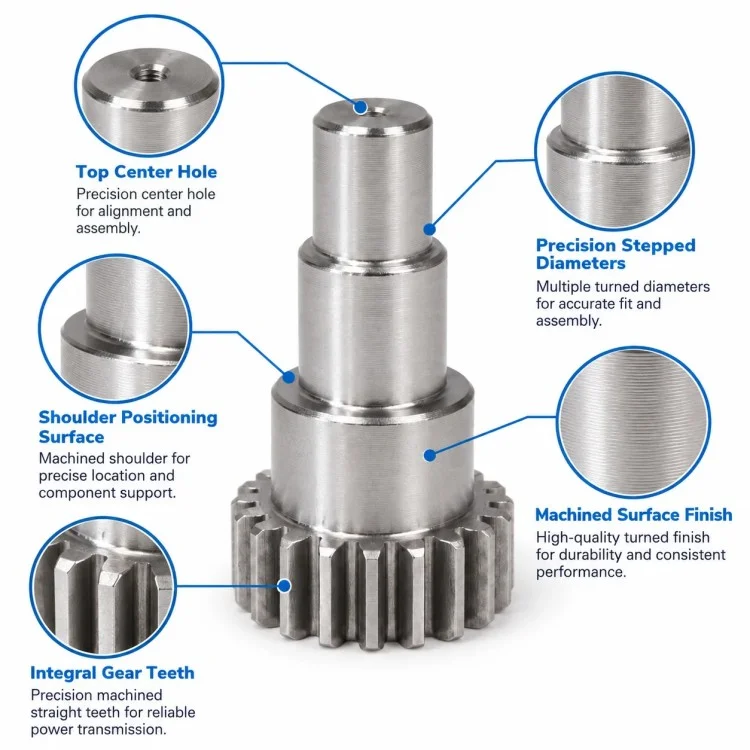

Múltiples diámetros de eje por encima del engranaje pueden realizar diferentes funciones dentro del conjunto. Un muñón puede ubicar un cojinete o manguito, otro puede proporcionar soporte estructural, mientras que la sección del extremo más pequeña puede servir como un área de conexión o posicionamiento adicional. El pequeño orificio axial visible en el extremo también se puede producir según los requisitos funcionales del cliente en lugar de tratarlo como una característica estándar.
Una ventaja importante de esta estructura es que la transmisión de par y la ubicación del eje están integradas en una sola pieza de trabajo. Esto evita agregar una conexión separada de engranaje a eje donde el diseño original de la máquina requiere un componente de una sola pieza, pero también significa que la sección del engranaje, los diámetros de los muñones y los hombros axiales deben planificarse en torno a una estrategia de referencia consistente.

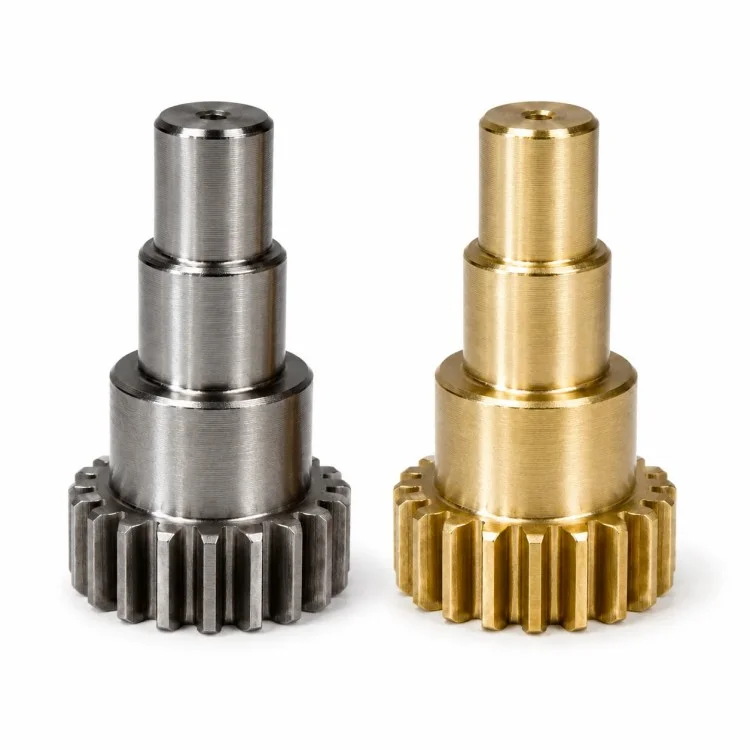

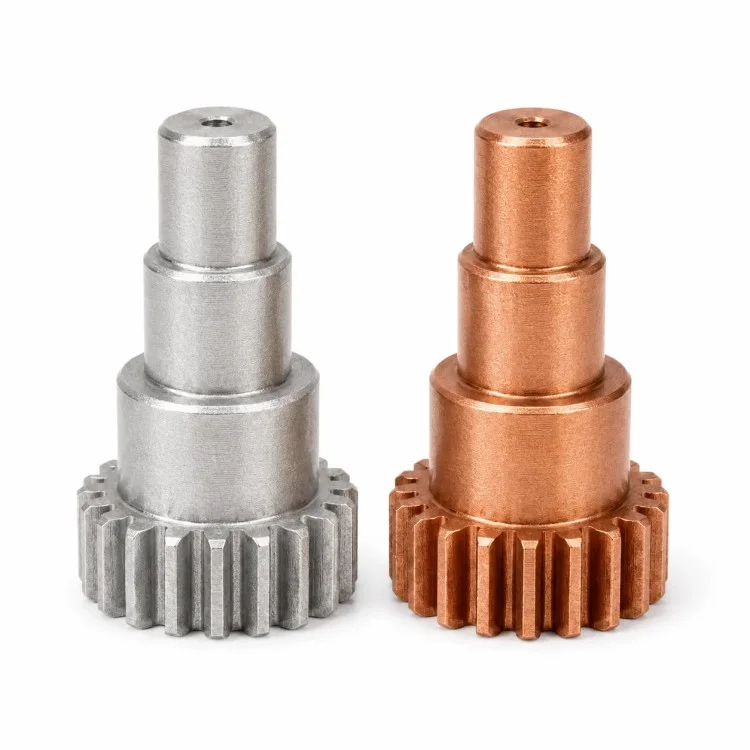

Dependiendo de la carga, el desgaste y las condiciones de servicio, se puede seleccionar acero inoxidable, acero al carbono, acero aleado, aleación de aluminio u otros materiales mecanizables adecuados. El tratamiento térmico, el endurecimiento superficial, el esmerilado o el recubrimiento sólo deben introducirse cuando lo requieran las condiciones de dibujo y operación.
Xiamen Xiangxing Xin Industria y Comercio Co., Ltd.puede organizar la inspección en torno a las dimensiones relacionadas con los engranajes, los diámetros de los muñones, el espaciado de los hombros, las relaciones de descentramiento total y las áreas de acoplamiento críticas para que el componente terminado se evalúe como una pieza de transmisión completa en lugar de como un engranaje y un eje por separado.

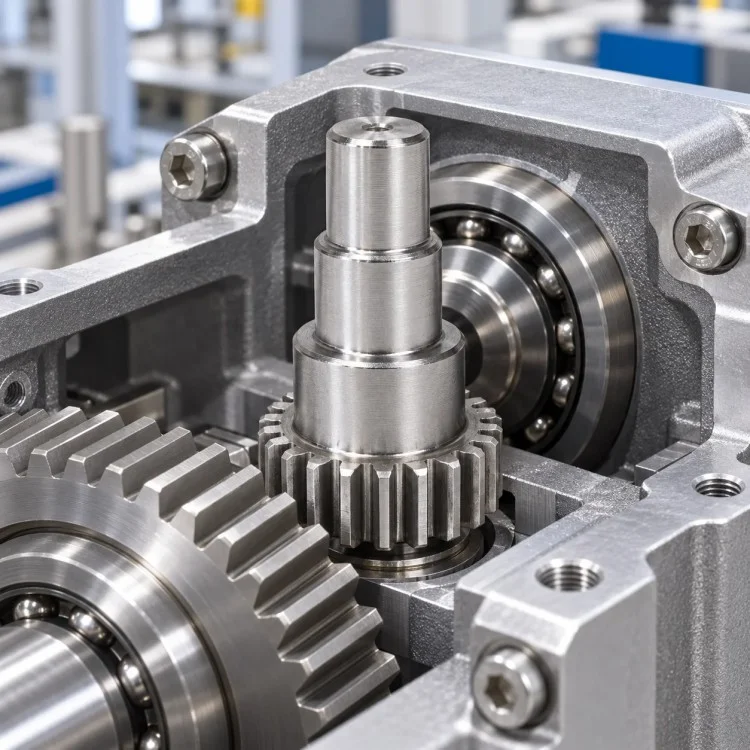

| Parámetro | Detalles |
| Nombre del producto | Eje de engranaje recto escalonado mecanizado CNC de precisión |
| Marca | Xiangxing Xin |
| Compañía | Xiamen Xiangxing Xin Industria y Comercio Co., Ltd. |
| Tipo de producto | Eje de engranaje recto escalonado integrado |
| Tipo de engranaje | Engranaje recto externo |
| Datos del diente | Según el dibujo del cliente |
| Módulo / PD | Según la especificación del engranaje |
| Número de dientes | Según el dibujo |
| Estructura del eje | Diarios de varios pasos |
| Diámetros de muñón | Según ajustes funcionales |
| Posiciones de hombros | Según dimensiones de montaje |
| Orificio final | Según diseño del cliente |
| Material | Acero inoxidable, acero al carbono/aleación, aluminio, etc. |
| Tratamiento térmico | Disponible cuando se especifica |
| Molienda | Se aplica a revistas seleccionadas cuando es necesario |
| Tratamiento superficial | Según Material y Aplicación |
| Base de producción | Dibujo 2D / Modelo 3D / Muestra |
| Aplicación típica | Caja de cambios, Automatización, Equipos de transmisión, Maquinaria OEM |
Para este eje de engranaje recto escalonado mecanizado por CNC de precisión, el corte de engranajes y el mecanizado del eje deben estar vinculados a través de un punto de referencia de rotación común para que la sección de dientes permanezca correctamente relacionada con los muñones funcionales.

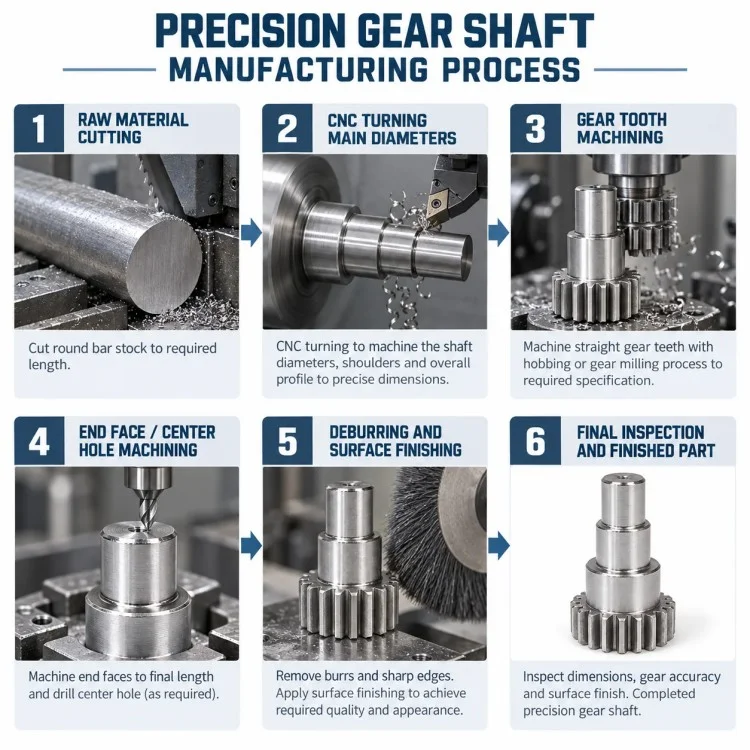

| Etapa del proceso | Punto de control principal |
| Revisión de datos de dibujos y engranajes | Confirmar módulo/DP, número de dientes, ajustes de eje y datos críticos |
| Preparación de materiales | Prepare una barra adecuada, pieza forjada o materia prima especificada. |
| Torneado áspero | Establecer el perfil general del eje y el engranaje en blanco |
| Paso de giro | Mecanice los diferentes diámetros de muñones y posiciones de hombros. |
| Acabado en blanco de engranajes | Prepare el diámetro exterior del engranaje requerido y las referencias de cara. |
| Corte de engranajes rectos | Produzca los dientes rectos externos según los datos aprobados. |
| Mecanizado de características finales | Agujero final completo, chaflán u otros detalles especificados |
| Tratamiento térmico opcional | Aplicado según requisitos de resistencia y desgaste. |
| Acabado de torneado/rectificado | Restaurar o terminar los diarios de precisión cuando sea necesario. |
| Desbarbado | Retire las rebabas de los bordes de los engranajes y las transiciones del eje. |
| Inspección final | Inspeccionar las dimensiones de los engranajes, los muñones, el espaciado axial y las características relacionadas con el descentramiento. |
| Artículo de comparación | Eje de engranaje integrado | Engranaje separado + conjunto de eje |
| Relación engranaje/eje | Integrado en un componente | Depende del ensamblaje secundario |
| Interfaz de conexión | Sin unión separada entre eje y cubo en el diseño de una sola pieza | Requiere chaveta, ranura, ajuste de interferencia u otra junta |
| Ubicación axial | Definido directamente por hombros mecanizados. | Depende de varias piezas ensambladas |
| Recuento de componentes | Más bajo | Más alto |
| Pasos de montaje | Reducido | Se requiere instalación de equipo adicional |
| Dato de engranaje a diario | Se puede controlar durante la fabricación. | Influenciado por la precisión del montaje del engranaje |
| Flexibilidad de reemplazo | Más bajo | Las piezas separadas se pueden reemplazar individualmente |
| Mejor uso | Diseños OEM que requieren transmisión integrada | Montajes modulares o orientados a servicios |
Sí. Cuando el dibujo especifica un diseño integral y la ruta del material es adecuada, la pieza en bruto del engranaje y el eje escalonado se pueden producir a partir de una sola pieza de trabajo.
Sí. Los asientos de los rodamientos, los muñones de posicionamiento y los diámetros generales de soporte pueden utilizar tolerancias apropiadas para su función real.
Proporcione el módulo o DP, la cantidad de dientes, el ángulo de presión, el ancho de la cara, el material, el tratamiento térmico, los requisitos de calidad del engranaje y la información de acoplamiento cuando esté disponible.
Sí, si el ajuste requerido, la estabilidad dimensional o el acabado de la superficie hacen necesario el pulido.
Sí. Diámetro, profundidad y función deben seguir el dibujo del cliente.
Sí. Se puede considerar el acero aleado cuando la aplicación requiere mayor resistencia o un rendimiento de tratamiento térmico específico.
Los elementos críticos típicos pueden incluir dimensiones relacionadas con los engranajes, muñones de cojinetes, distancias entre hombros, descentramiento de engranaje a muñón y superficies de contacto, pero el plan de control final debe seguir el dibujo del cliente.
Para componentes de transmisión integral, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. aplica el proceso Xiangxing Xin para respaldar proyectos de eje de engranaje recto escalonado mecanizado por CNC de precisión, desde la revisión de datos de engranajes hasta la verificación de prototipos y la fabricación repetida.
En lugar de tratar el engranaje recto y el eje como características no relacionadas, la ruta de mecanizado se puede desarrollar en torno a un dato de rotación y un concepto de ensamblaje funcional.
La fábrica puede coordinar el torneado de varios pasos, la preparación de engranajes, el mecanizado de dientes y el acabado posterior de acuerdo con el diseño de la pieza real.
Los asientos de los cojinetes y los muñones de ubicación pueden recibir una inspección y un acabado más estrictos, mientras que las secciones de soporte no críticas pueden utilizar tolerancias generales apropiadas.
Cuando las piezas de acero requieren dureza o resistencia al desgaste, se puede incluir un tratamiento térmico en la ruta de fabricación junto con la planificación de márgenes para el acabado posterior.
Se pueden respaldar pedidos de prototipos de una pieza para que se pueda verificar el acoplamiento de engranajes, el ajuste del eje y el ensamblaje del equipo antes de la producción regular.
Una vez aprobada la primera muestra, las dimensiones críticas del eje, las referencias de engranajes y los puntos de inspección se pueden conservar para lotes posteriores para mejorar la coherencia.
